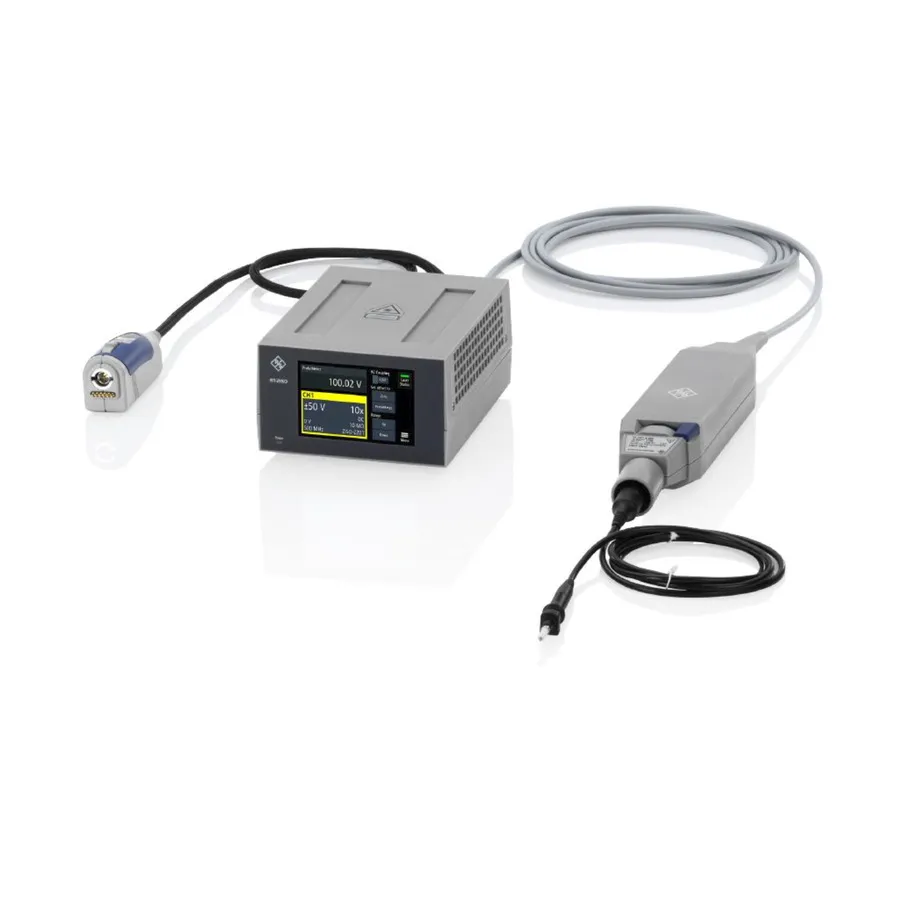

Rohde & Schwarz RT-ZISO03L Isolated Probing System
Rohde & Schwarz RT-ZISO03L система ізольованого зондування
RT-ZISO03L isolated probing system with 350 MHz bandwidth, 10 m cable, ±3 kV input range, and optical isolation for high-speed electronics testing.
Деталі продукту
| Модель | RT-ZISO03L |
| Виробник | Rohde & Schwarz |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZISO03L — система ізольованого зондування з високою пропускною здатністю та розширеною дальністю кабелю, розроблена для точних вимірювань у швидкісному високовольтному комутаційному середовищі. З використанням оптичної ізоляції вона гальванічно ізолює пристрій, що тестується (DUT), забезпечуючи винятковий коефіцієнт подавлення синфазного сигналу та вірність сигналу. Пропускна здатність 350 МГц та кабель 10 м дозволяють характеризувати швидкісні напівпровідники широкої запірної смуги (SiC, GaN) у дистанційних точках тестування.
Система компенсує термічний дрейф та помилки посилення для забезпечення максимальної точності сигналу у складних вимірювальних застосуваннях.
Основні характеристики
- Пропускна здатність 350 МГц з включеним ZISO-B903
- Розширена довжина кабелю 10 м (ZISO-B410)
- Гальванічна ізоляція через архітектуру передачі живлення через оптичне волокно
- Коефіцієнт подавлення синфазного сигналу (CMRR) >90 дБ на 1 ГГц
- Діапазон диференціального входу ±3 кВ з контролем зміщення
- Діапазон синфазної напруги ±60 кВ
- Подвійна можливість підключення з інтерфейсом зонду Rohde & Schwarz та роз'ємом SMA
- Включає зондовий наконечник ZISO-Z301 для оптимальної продуктивності CMRR
Застосування
- Швидкісне тестування напівпровідників широкої запірної смуги (пристрої SiC, GaN)
- Розвиток інвертерів та приводів двигунів з швидкісною комутацією
- Характеризація силової електроніки високої напруги
- Дистанційні точки вимірювання у складних конфігураціях тестування
- Аналіз швидкісних перехідних процесів комутації на розширених дистанціях
Комплектація
- Система ізольованого зондування Rohde & Schwarz RT-ZISO
- Кабель ZISO-B410 10 м
- Модуль пропускної здатності ZISO-B903 350 МГц
- Зондовий наконечник ZISO-Z301
- Транспортувальний кейс
- Інструкція з експлуатації
- Підставка для зонду
- Кабель інтерфейсу
- Адаптер SMA до BNC
- Зовнішній блок живлення для автономної роботи
Характеристики
| Bandwidth | 350 MHz |
| Attenuation | Auto |
| Input Capacitance | 8 pF |
| Maximum Input Voltage | 3000 V |
| Input Impedance | 1 MΩ |
| Interface | Rohde & Schwarz probe interface, SMA |
| Cable Length | 10 m |
| Series | ZISO Series |
| Alternate Product Number | 1804.5000P23 |
| For Use With | R&S Oscilloscopes |
| Includes | Carrying case, Operating manual, Probe stand, Interface cable, SMA to BNC adapter, R&S ZISO-Z301 probe tip, and External DC power supply for standalone operation |
| Operating Temperature Range | 0-40°C |
| Risetime | 1.14 ns |
| Type | Isolated Probe |
| Warranty | 3 Years |
