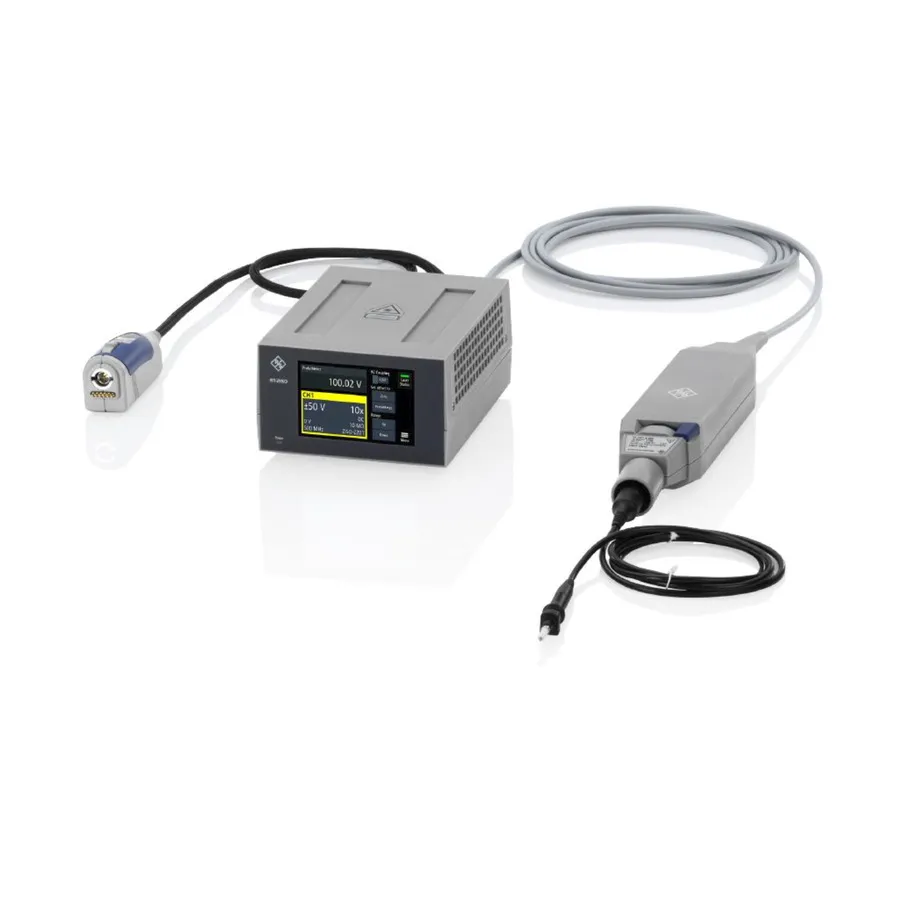

Rohde & Schwarz RT-ZISO03 Isolated Probing System
Rohde & Schwarz RT-ZISO03 система ізольованого зондування
RT-ZISO03 isolated probing system with 350 MHz bandwidth, ±3 kV input range, and optical isolation for high-speed power electronics testing.
Деталі продукту
| Модель | RT-ZISO03 |
| Виробник | Rohde & Schwarz |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZISO03 — система ізольованого зондування з високою пропускною здатністю, розроблена для точних вимірювань у швидкісному високовольтному комутаційному середовищі. З використанням оптичної ізоляції вона гальванічно ізолює пристрій, що тестується (DUT), забезпечуючи винятковий коефіцієнт подавлення синфазного сигналу та вірність сигналу. Пропускна здатність 350 МГц дозволяє характеризувати швидкісні напівпровідники широкої запірної смуги (SiC, GaN) та розвиток передових силових систем.
Система компенсує термічний дрейф та помилки посилення для забезпечення максимальної точності сигналу у складних вимірювальних застосуваннях.
Основні характеристики
- Пропускна здатність 350 МГц з включеним ZISO-B903
- Гальванічна ізоляція через архітектуру передачі живлення через оптичне волокно
- Коефіцієнт подавлення синфазного сигналу (CMRR) >90 дБ на 1 ГГц
- Діапазон диференціального входу ±3 кВ з контролем зміщення
- Діапазон синфазної напруги ±60 кВ
- Подвійна можливість підключення з інтерфейсом зонду Rohde & Schwarz та роз'ємом SMA
- Включає зондовий наконечник ZISO-Z301 для оптимальної продуктивності CMRR
- Компенсація термічного дрейфу та помилок посилення
Застосування
- Швидкісне тестування напівпровідників широкої запірної смуги (пристрої SiC, GaN)
- Розвиток інвертерів та приводів двигунів з швидкісною комутацією
- Характеризація силової електроніки високої напруги
- Вимірювання керування затвором на верхньому рівні в комплементарних комутаційних схемах
- Аналіз швидкісних перехідних процесів комутації
Комплектація
- Система ізольованого зондування Rohde & Schwarz RT-ZISO
- Кабель ZISO-B403 3 м
- Модуль пропускної здатності ZISO-B903 350 МГц
- Зондовий наконечник ZISO-Z301
- Транспортувальний кейс
- Інструкція з експлуатації
- Підставка для зонду
- Кабель інтерфейсу
- Адаптер SMA до BNC
- Зовнішній блок живлення для автономної роботи
Характеристики
| Bandwidth | 350 MHz |
| Attenuation | Auto |
| Input Capacitance | 8 pF |
| Maximum Input Voltage | 3000 V |
| Input Impedance | 1 MΩ |
| Interface | Rohde & Schwarz probe interface, SMA |
| Cable Length | 3 m |
| Series | ZISO Series |
| Alternate Product Number | 1804.5000P13 |
| For Use With | R&S Oscilloscopes |
| Includes | Carrying case, Operating manual, Probe stand, Interface cable, SMA to BNC adapter, R&S ZISO-Z301 probe tip, and External DC power supply for standalone operation |
| Operating Temperature Range | 0-40°C |
| Risetime | 1.14 ns |
| Type | Isolated Probe |
| Warranty | 3 Years |
