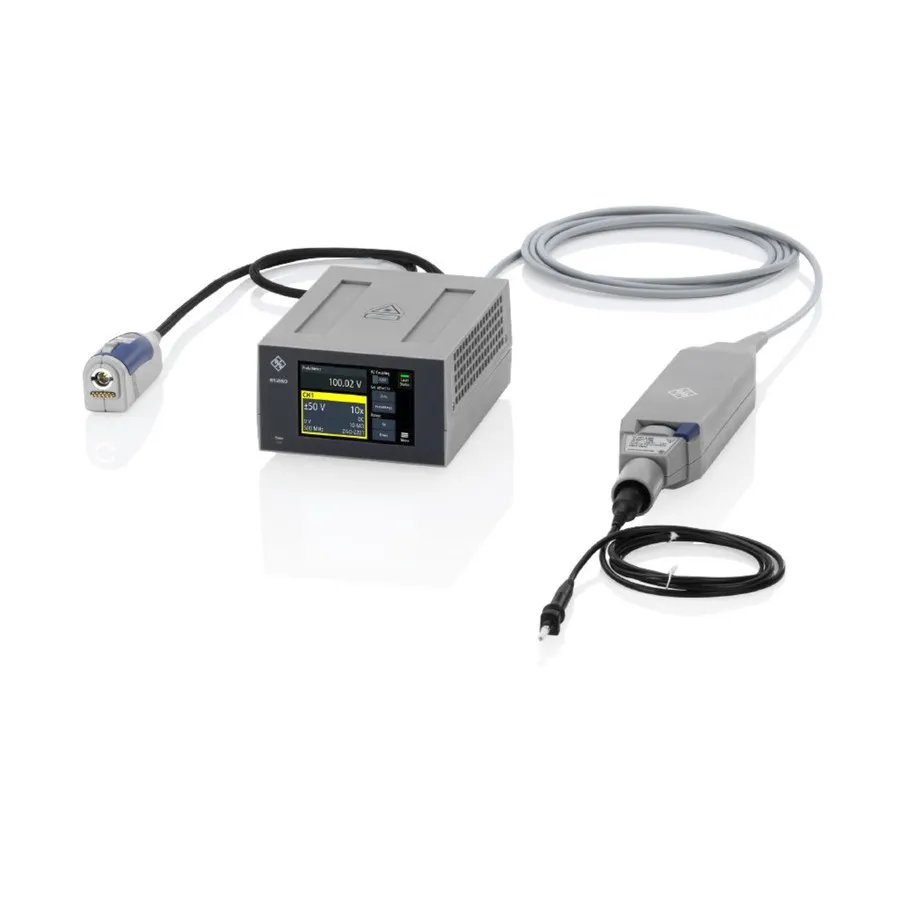

Rohde & Schwarz RT-ZISO02 Isolated Probing System
Rohde & Schwarz RT-ZISO02 система ізольованого зондування
Rohde & Schwarz RT-ZISO02 isolated probing system with 200 MHz bandwidth, ±3 kV input range, and optical isolation for high-voltage power electronics measurements.
Деталі продукту
| Модель | RT-ZISO02 |
| Виробник | Rohde & Schwarz |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZISO02 — система ізольованого зондування, розроблена для точних вимірювань у високовольтному та швидкісному комутаційному середовищі. З використанням оптичної ізоляції вона гальванічно ізолює пристрій, що тестується (DUT), забезпечуючи винятковий коефіцієнт подавлення синфазного сигналу та вірність сигналу, що робить її ідеальною для тестування напівпровідників широкої запірної смуги (SiC, GaN) та розвитку силової електроніки.
Система компенсує термічний дрейф та помилки посилення для забезпечення максимальної точності сигналу у складних вимірювальних застосуваннях.
Основні характеристики
- Пропускна здатність 200 МГц з включеним ZISO-B902
- Гальванічна ізоляція через архітектуру передачі живлення через оптичне волокно
- Коефіцієнт подавлення синфазного сигналу (CMRR) >90 дБ на 1 ГГц
- Діапазон диференціального входу ±3 кВ з контролем зміщення
- Діапазон синфазної напруги ±60 кВ
- Подвійна можливість підключення з інтерфейсом зонду Rohde & Schwarz та роз'ємом SMA
- Включає зондовий наконечник ZISO-Z301 для оптимальної продуктивності CMRR
- Компенсація термічного дрейфу та помилок посилення
Застосування
- Тестування напівпровідників широкої запірної смуги (пристрої SiC, GaN)
- Розвиток інвертерів та приводів двигунів
- Аналіз силової електроніки високої напруги
- Вимірювання керування затвором на верхньому рівні в комплементарних комутаційних схемах
- Характеризація швидкісного комутаційного середовища
Комплектація
- Система ізольованого зондування Rohde & Schwarz RT-ZISO
- Кабель ZISO-B403 3 м
- Модуль пропускної здатності ZISO-B902 200 МГц
- Зондовий наконечник ZISO-Z301
- Транспортувальний кейс
- Інструкція з експлуатації
- Підставка для зонду
- Кабель інтерфейсу
- Адаптер SMA до BNC
- Зовнішній блок живлення для автономної роботи
Характеристики
| Bandwidth | 200 MHz |
| Attenuation | Auto |
| Input Capacitance | 8 pF |
| Maximum Input Voltage | 3000 V |
| Input Impedance | 1 MΩ |
| Interface | Rohde & Schwarz probe interface, SMA |
| Cable Length | 3 m |
| Series | ZISO Series |
| Alternate Product Number | 1804.5000P12 |
| For Use With | R&S Oscilloscopes |
| Includes | Carrying case, Operating manual, Probe stand, Interface cable, SMA to BNC adapter, R&S ZISO-Z301 probe tip, and External DC power supply for standalone operation |
| Operating Temperature Range | 0-40°C |
| Risetime | 2 ns |
| Type | Isolated Probe |
| Warranty | 3 Years |
