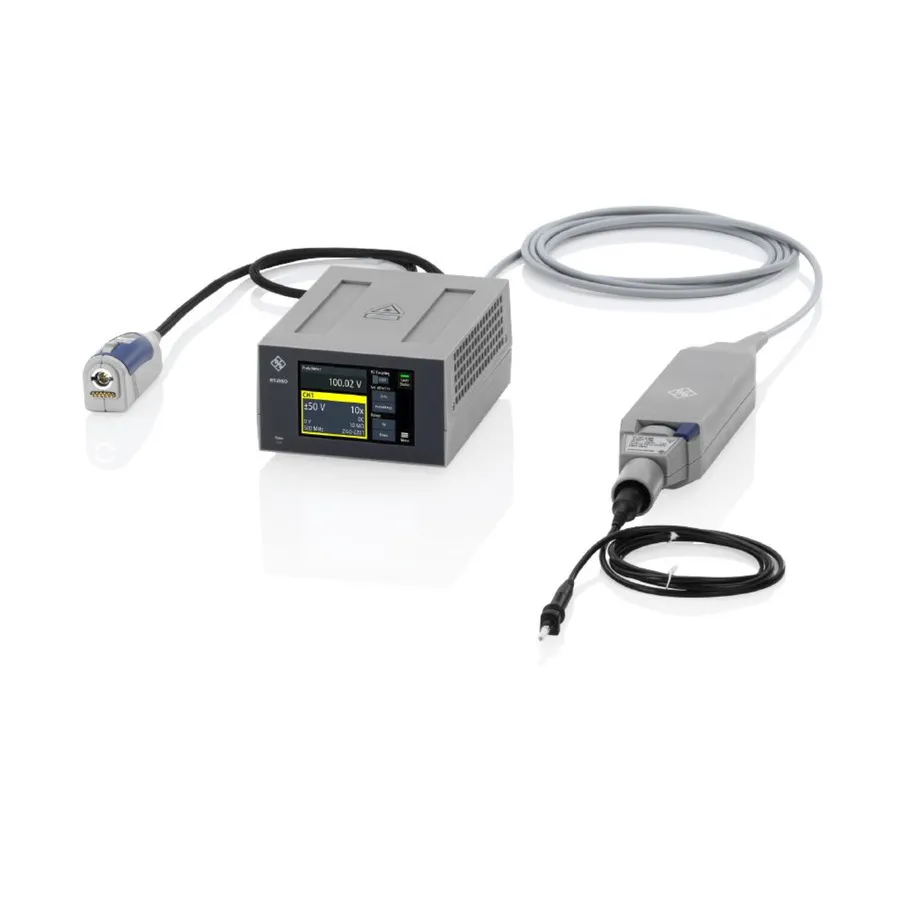

Rohde & Schwarz RT-ZISO01L Isolated Probing System
Rohde & Schwarz RT-ZISO01L ізольована система зондування
Rohde & Schwarz RT-ZISO01L provides 100 MHz isolated probing with ±3,000 V differential input and >90 dB CMRR via 10 m cable for high-voltage power electronics and SiC/GaN testing.
Деталі продукту
| Модель | RT-ZISO01L |
| Виробник | Rohde & Schwarz |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZISO01L — це ізольована система зондування 100 МГц, розроблена для вимірювань високої напруги та швидкого перемикання у застосуваннях силової електроніки та напівпровідників SiC/GaN. Система використовує архітектуру живлення через оптоволокно для досягнення гальванічної ізоляції між приладом, що тестується, та вимірювальним приладом, що дозволяє безпечні та точні вимірювання в складних середовищах з екстремальними напругами спільного режиму.
Розширений 10-метровий кабель забезпечує гнучкість при вимірюванні приладів на більших відстанях від осцилографа. Система компенсує тепловий дрейф та помилки посилення для забезпечення максимальної точності сигналу та придатна для тестування приладів SiC та GaN, розробки інверторів та регуляторів швидкості двигунів, а також для аналізу силової електроніки високої напруги.
Основні характеристики
- Смуга пропускання: 100 МГц (входить ZISO-B901)
- Довжина кабелю: 10 м (входить ZISO-B410)
- Коефіцієнт придушення спільного режиму: >90 дБ при 1 ГГц
- Діапазон диференціальної вхідної напруги та зміщення: ±3000 В
- Діапазон напруги спільного режиму: ±60 кВ
- Подвійне з'єднання: інтерфейс пробника Rohde & Schwarz та роз'єм SMA
- Включений наконечник пробника: ZISO-Z301
- Рейтинг безпеки: CAT III 1000 В
- Безпека від лазера класу 1
Застосування
- Тестування напівпровідників SiC та GaN
- Вимірювання на високовольтній стороні затвора комплементарних схем перемикання
- Розробка інверторів та регуляторів швидкості двигунів
- Аналіз силової електроніки високої напруги
Комплектація
- Ізольована система зондування RT-ZISO
- Кабель ZISO-B410 (10 м)
- Модуль смуги ZISO-B901 (100 МГц)
- Наконечник пробника ZISO-Z301
- Кейс для перенесення
- Посібник користувача
- Штатив пробника
- Кабель інтерфейсу
- Адаптер SMA на BNC
- Зовнішнє джерело живлення постійного струму для автономної роботи
Характеристики
| Bandwidth | 100 MHz |
| Attenuation | Auto |
| Input Capacitance | 8 pF |
| Maximum Input Voltage | 3000 V |
| Input Impedance | 1 MΩ |
| Interface | Rohde & Schwarz probe interface, SMA |
| Cable Length | 10 m |
| Series | ZISO Series |
| Alternate Product Number | 1804.5000P21 |
| For Use With | R&S Oscilloscopes |
| Includes | Carrying case, Operating manual, Probe stand, Interface cable, SMA to BNC adapter, R&S ZISO-Z301 probe tip, and External DC power supply for standalone operation |
| Operating Temperature Range | 0-40°C |
| Risetime | 4 ns |
| Type | Isolated Probe |
| Warranty | 3 Years |
Запит ціни
