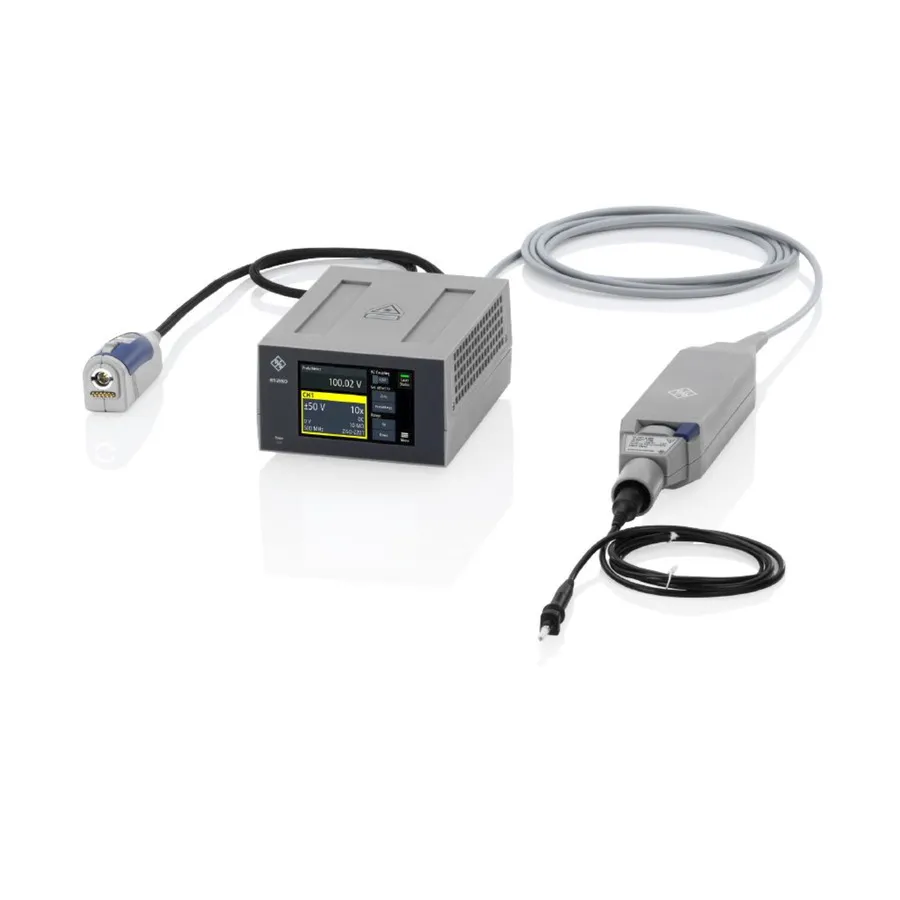

Rohde & Schwarz RT-ZISO01 Isolated Probing System
Rohde & Schwarz RT-ZISO01 ізольована система зондування
Rohde & Schwarz RT-ZISO01 offers 100 MHz isolated probing with ±3,000 V differential input and >90 dB CMRR, ideal for high-voltage power electronics and SiC/GaN device measurements.
Деталі продукту
| Модель | RT-ZISO01 |
| Виробник | Rohde & Schwarz |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZISO01 — це ізольована система зондування 100 МГц, розроблена для вимірювань високої напруги та швидкого перемикання у застосуваннях силової електроніки та напівпровідників SiC/GaN. Система використовує архітектуру живлення через оптоволокно для досягнення гальванічної ізоляції між приладом, що тестується, та вимірювальним приладом, що дозволяє безпечні та точні вимірювання в складних середовищах з екстремальними напругами спільного режиму.
Система компенсує тепловий дрейф та помилки посилення для забезпечення максимальної точності сигналу. Вона придатна для тестування приладів SiC та GaN, розробки інверторів та регуляторів швидкості двигунів, а також для аналізу силової електроніки високої напруги.
Основні характеристики
- Смуга пропускання: 100 МГц (входить ZISO-B901)
- Довжина кабелю: 3 м (входить ZISO-B403)
- Коефіцієнт придушення спільного режиму: >90 дБ при 1 ГГц
- Діапазон диференціальної вхідної напруги та зміщення: ±3000 В
- Діапазон напруги спільного режиму: ±60 кВ
- Подвійне з'єднання: інтерфейс пробника Rohde & Schwarz та роз'єм SMA
- Включений наконечник пробника: ZISO-Z301
- Рейтинг безпеки: CAT III 1000 В
- Безпека від лазера класу 1
Застосування
- Тестування напівпровідників SiC та GaN
- Вимірювання на високовольтній стороні затвора комплементарних схем перемикання
- Розробка інверторів та регуляторів швидкості двигунів
- Аналіз силової електроніки високої напруги
Комплектація
- Ізольована система зондування RT-ZISO
- Кабель ZISO-B403 (3 м)
- Модуль смуги ZISO-B901 (100 МГц)
- Наконечник пробника ZISO-Z301
- Кейс для перенесення
- Посібник користувача
- Штатив пробника
- Кабель інтерфейсу
- Адаптер SMA на BNC
- Зовнішнє джерело живлення постійного струму для автономної роботи
Характеристики
| Bandwidth | 100 MHz |
| Attenuation | Auto |
| Input Capacitance | 8 pF |
| Maximum Input Voltage | 3000 V |
| Input Impedance | 1 MΩ |
| Interface | Rohde & Schwarz probe interface, SMA |
| Cable Length | 3 m |
| Series | ZISO Series |
| Alternate Product Number | 1804.5000P11 |
| For Use With | R&S Oscilloscopes |
| Includes | Carrying case, Operating manual, Probe stand, Interface cable, SMA to BNC adapter, R&S ZISO-Z301 probe tip, and External DC power supply for standalone operation |
| Operating Temperature Range | 0-40°C |
| Risetime | 4 ns |
| Type | Isolated Probe |
| Warranty | 3 Years |
