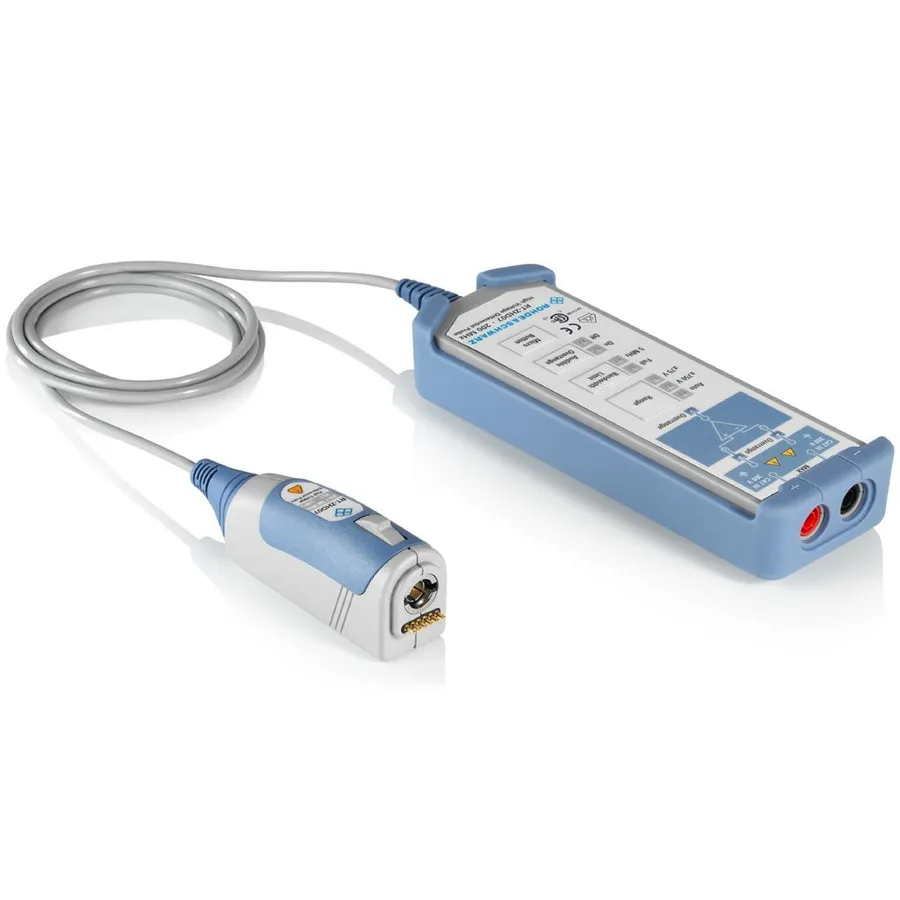

Rohde & Schwarz RT-ZHD60 Active Differential Probe
Rohde & Schwarz RT-ZHD60 активний диференційний пробник
Запитати ціну
Rohde & Schwarz RT-ZHD60 is an active differential probe with 100 MHz bandwidth and ±6,000 V range, designed for safe high-voltage measurements on grounded oscilloscopes.
Деталі продукту
| Модель | RT-ZHD60 |
| Виробник | Rohde & Schwarz |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZHD60 — це високовольтний диференційний пробник, розроблений для безпечного вимірювання високовольтних плавучих схем за допомогою заземленого осцилографа. Він розширює можливості вимірювання для силових перетворювачів, інверторів, регуляторів швидкості двигунів, імпульсних джерел живлення та подібних застосувань. Пробник відповідає вимогам безпеки для вимірювальних приладів CAT III та ступеня забруднення 2 згідно з IEC 61010-031.
Основні характеристики
- Смуга пропускання: 100 МГц
- Діапазон: ±6000 В з послаблюванням 100:1/1000:1
- Безперервна напруга: 1000 В RMS (CAT III)
- Опір постійного струму (диференціальний): 40 МОм
- Ємність постійного струму (диференціальна): 2 пФ
Комплектація
- Активний диференційний пробник RT-ZHD60
- Кейс для перенесення
- Кліпси пробника: pince clip, кліпси безпеки, тестові кліпси (чорні та червоні пари)
- Проводи: 17 см та 100 см довжини (чорні та червоні пари)
- Контакти лопатки (чорні та червоні)
- Посібник користувача та лист технічних характеристик
- Сертифікат калібрування з задокументованими значеннями
- Два петльові ферітові серцевини з ключем відкривання
Характеристики
| Bandwidth | 100 MHz |
| Attenuation | 100X, 1000X |
| Input Capacitance | 2 pF |
| Maximum Input Voltage | 6000 V |
| Input Impedance | 40 MΩ |
| Cable Length | 1.5 m |
| Series | RT-Zxx Series |
| Alternate Product Number | 1800.2007.02 |
| Safety Rating | CAT1 | CAT2 | CAT3 |
| Series Compatibility | RTM3000, RTA4000, MXO 4, RTE and RTO Series |
| Type | Active Differential Probe |
