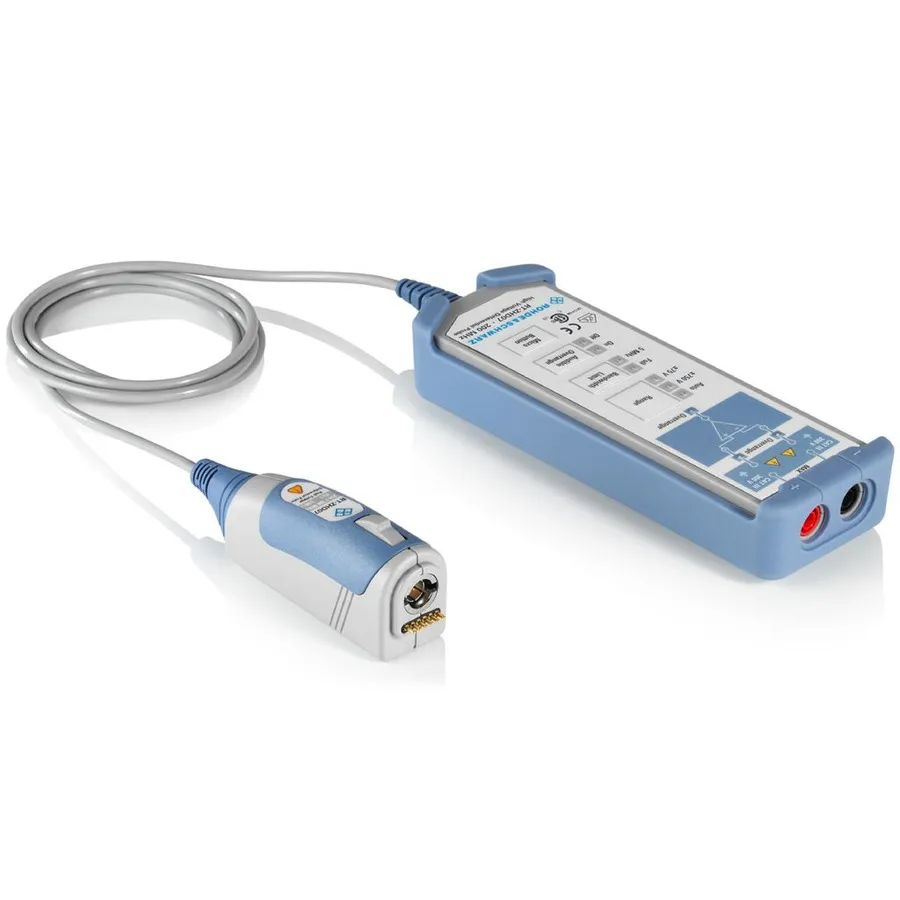

Rohde & Schwarz RT-ZHD16 Active Differential Probe

Огляд

Rohde & Schwarz RT-ZHD16 — це активний високовольтний диференціальний зонд, призначений для безпечного вимірювання плаваючих схем високої напруги за допомогою заземленого осцилографа. Зонд розширює можливості вимірювання осцилографа для аналізу перетворювачів потужності, інверторів, регуляторів швидкості двигунів та імпульсних джерел живлення. Він відповідає вимогам безпеки CAT III та ступеню забруднення 2 згідно з IEC 61010-031.

Основні характеристики

• Смуга пропускання 200 MHz для вимірювання швидких перехідних процесів та комутації
• Діапазон ±1,500 В
• Постійна напруга 1000 В (RMS) CAT III
• Переключальне послаблення 50:1 та 500:1
• Диференціальний опір входу 10 МОм
• Диференціальна ємність входу 2 pF
• Компактний та зручний дизайн зонда
• Сумісність з інтерфейсом зонда Rohde & Schwarz

Застосування

• Аналіз імпульсних джерел живлення на високих швидкостях
• Тестування схем перетворювачів та інверторів потужності
• Вимірювання керування приводами двигунів з більшою смугою пропускання
• Дослідження силової електроніки та розширена діагностика

Комплектація

• Активний диференціальний зонд RT-ZHD16
• Дорожна сумка
• Затиски типу крокодил (чорний та червоний)
• Захисні затиски крокодил (чорний та червоний)
• Тестові затиски (чорний та червоний)
• Проводи 17 см (чорний та червоний)
• Проводи 100 см (чорний та червоний)
• Шпильки (чорний та червоний)
• Тестові проводи (чорний та червоний)
• Інструкція користувача
• Технічний опис RT-ZHD
• Сертифікат калібрування
• Документовані значення калібрування (при замовленні)
• Два шарнірні ферит-вердини з ключем для отримання доступу
