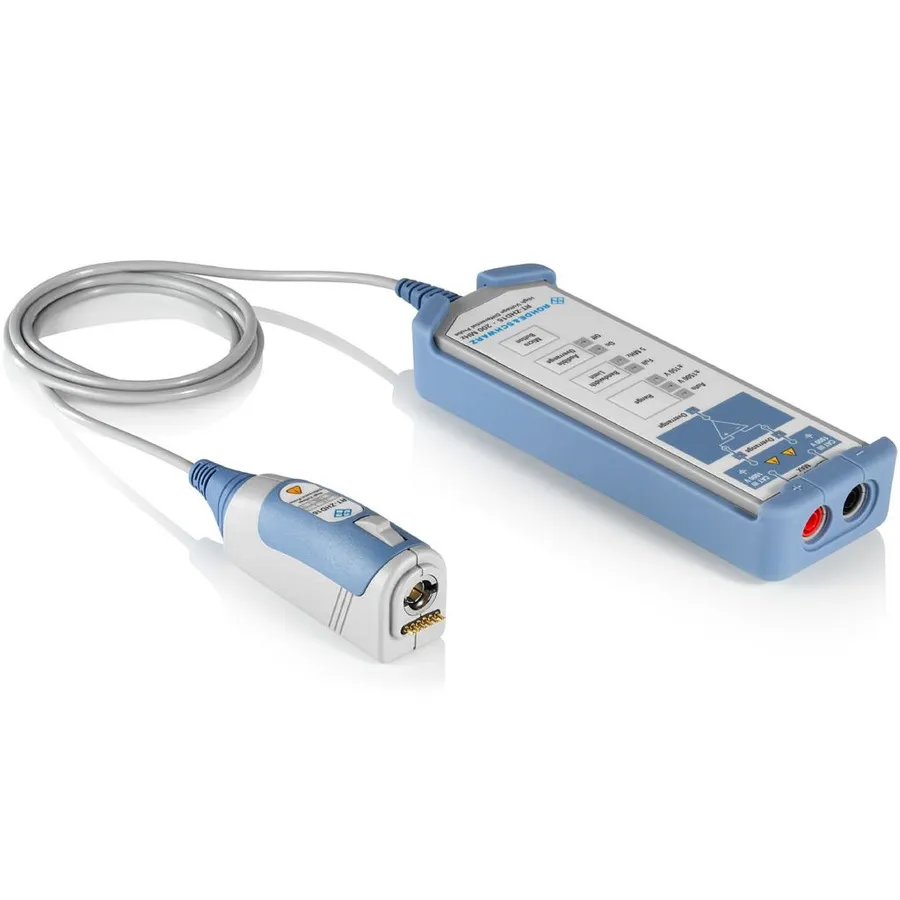

Rohde & Schwarz RT-ZHD07 High Voltage Differential Probe
Rohde & Schwarz RT-ZHD07 високовольтний диференціальний зонд
Запитати ціну
Rohde & Schwarz RT-ZHD07 is a 200 MHz active differential probe with 750 V peak dynamic range and switchable 25:1/250:1 attenuation, rated for CAT III.
Деталі продукту
| Модель | RT-ZHD07 |
| Виробник | Rohde & Schwarz |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZHD07 — це активний високовольтний диференціальний зонд, призначений для безпечного вимірювання плаваючих схем високої напруги за допомогою заземленого осцилографа. Зонд розширює можливості вимірювання осцилографа для аналізу перетворювачів потужності, інверторів, регуляторів швидкості двигунів та імпульсних джерел живлення. Він відповідає вимогам безпеки CAT III та ступеню забруднення 2 згідно з IEC 61010-031.
Основні характеристики
- Смуга пропускання 200 MHz для детального захоплення форми хвилі
- Піковий діапазон 750 В
- Рейтинг безпеки 300 В CAT III
- Переключальне послаблення 25:1 та 250:1
- Диференціальний опір входу 5 МОм
- Диференціальна ємність входу 2.0 pF
- Керування мікро-кнопкою
- Інтеграція R&S ProbeMeter
- Індикація перевищення діапазону
- Переключальне обмеження смуги пропускання
- Пам'ять даних для логування вимірювань
Застосування
- Вимірювання плаваючих схем високої напруги в силовій електроніці
- Тестування та аналіз імпульсних джерел живлення
- Аналіз схем приводів двигунів та інверторів
- Вимірювання ефективності та спотворень перетворювачів потужності
Комплектація
- Високовольтний диференціальний зонд RT-ZHD07
- М'яка сумка для переноски
- Безпечні тестові проводи RT-ZA22
- Набір аксесуарів RT-ZA24
Характеристики
| Bandwidth | 200 MHz |
| Attenuation | 25X, 250X |
| Input Capacitance | 2 pF |
| Maximum Input Voltage | 750 V |
| Input Impedance | 5 MΩ |
| Series | RT-Zxx Series |
| Alternate Product Number | 1800.2307.02 |
| Series Compatibility | MXO5 Series |
| Type | Differential Probe |
