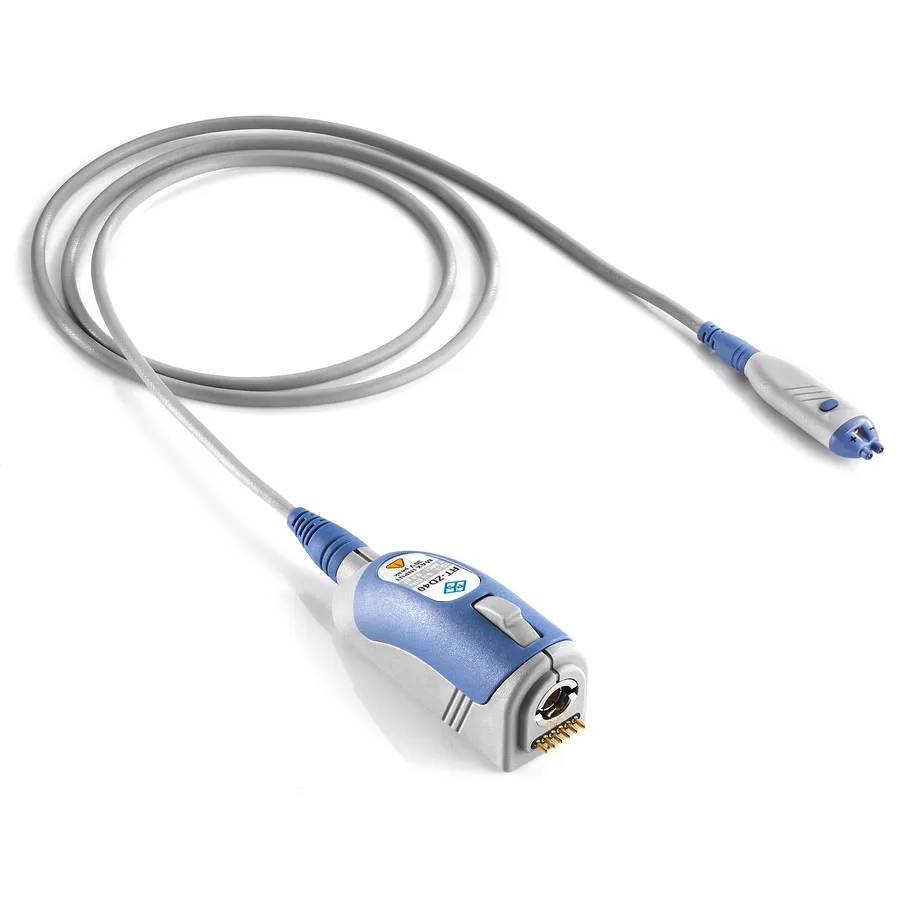

Rohde & Schwarz RT-ZD40 Active Differential Probe
Rohde & Schwarz RT-ZD40 активний диференціальний датчик
Запитати ціну
Active differential probe with 4.5 GHz bandwidth, 10:1 attenuation, 1 MOhm input impedance for high-speed signal measurements with superior common-mode rejection.
Деталі продукту
| Модель | RT-ZD40 |
| Виробник | Rohde & Schwarz |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZD40 — активний диференціальний датчик, розроблений для вимірювання диференціальних сигналів у високошвидкісних застосуваннях до 4,5 ГГц. З послабленням 10:1 та надзвичайно високим вхідним опором (1 МОм || 0,4 пФ), він забезпечує відмінну синфазну придушення з мінімальним шумом. Датчик ідеально підходить для інженерів, яким потрібна виключна пропускна здатність для аналізу широкосмугових сигналів.
Основні характеристики
- Пропускна здатність: 4,5 ГГц
- Послаблення: 10:1
- Вхідний опір: 1 МОм || 0,4 пФ
- Максимальна напруга між контактами сигналу: ±5 В (компенсація зміщення ±5 В)
- Максимальна напруга від контакту до землі: ±8 В (компенсація зміщення ±22 В)
- Вбудований високоточний вольтметр постійної напруги
- ProbeMeter та мікрокнопка для керування приладом
- Інтерфейс датчика R&S
- Довжина кабелю: 1,2 м
- Дуже низький додатковий шум
Застосування
- Вимірювання високошвидкісних цифрових сигналів вище 3 ГГц
- Аналіз диференціальних сигналів у телекомунікаціях
- Придушення синфазних завад на високих тактових частотах
- Тестування та валідація широкосмугового передавання сигналів
Характеристики
| Bandwidth | 4.5 GHz |
| Attenuation | 10X |
| Input Capacitance | 0.4 pF |
| Maximum Input Voltage | 30 V |
| Input Impedance | 1 MΩ |
| Interface | Rohde & Schwarz probe interface |
| Series | RT-Zxx Series |
| Alternate Product Number | 1410.5205.02 |
| Type | Active Differential Probe |
