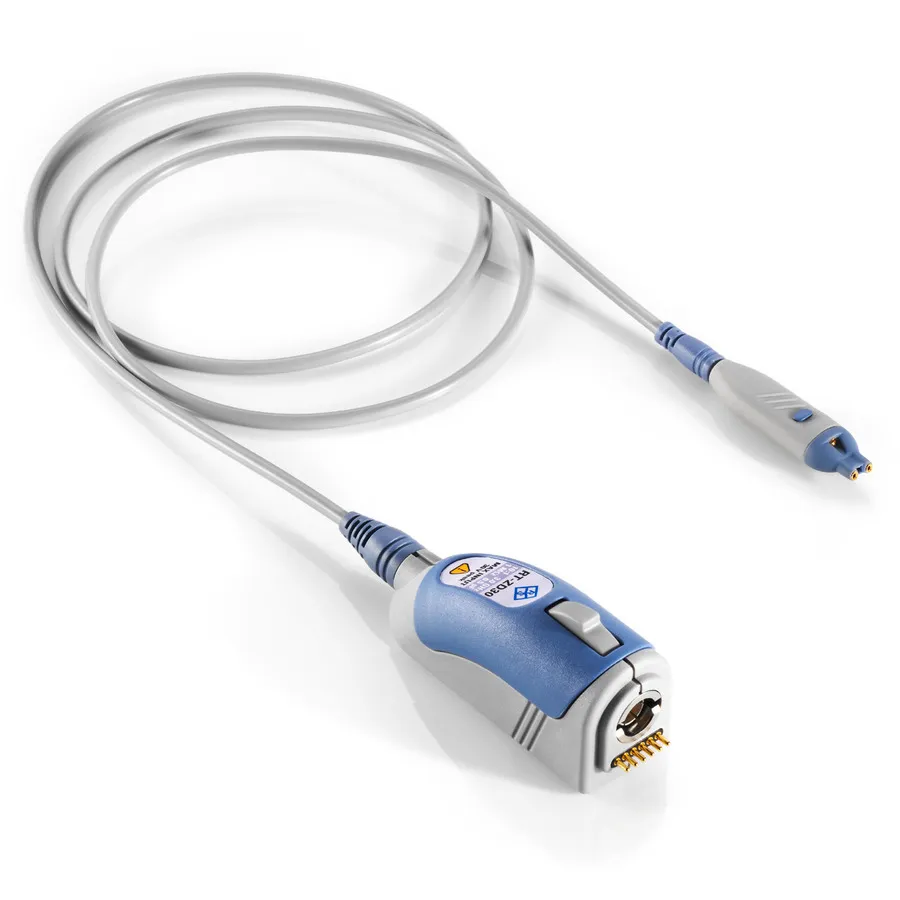

Rohde & Schwarz RT-ZD30 Active Differential Probe

Огляд

Rohde & Schwarz RT-ZD30 — активний диференціальний датчик, розроблений для вимірювання диференціальних сигналів у високошвидкісних застосуваннях. З пропускною здатністю 3 ГГц та послабленням 10:1, він забезпечує відмінну синфазну придушення та високий вхідний опір (1 МОм || 0,6 пФ) з мінімальним шумом. Датчик має вбудовані можливості вимірювання, ідеальні для широкосмугового передавання сигналів та застосувань з високочастотними тактовими сигналами.

Основні характеристики

• Пропускна здатність: 3 ГГц
• Послаблення: 10:1
• Вхідний опір: 1 МОм || 0,6 пФ
• Максимальна напруга між контактами сигналу: ±5 В (компенсація зміщення ±5 В)
• Максимальна напруга від контакту до землі: ±8 В (компенсація зміщення ±22 В)
• Вбудований високоточний вольтметр постійної напруги
• ProbeMeter та мікрокнопка для керування приладом
• Інтерфейс датчика R&S
• Довжина кабелю: 1,2 м
• Дуже низький додатковий шум

Застосування

• Вимірювання високошвидкісних цифрових сигналів
• Аналіз диференціальних сигналів у телекомунікаціях
• Придушення синфазних завад на високих тактових частотах
• Тестування широкосмугового передавання сигналів

Комплектація

• 10 контактів сигналу для припаювання
• 4 контакти сигналу з змінним розстанням
• Адаптер Browser
• 2 адаптери квадратних контактів
• Гнучкі адаптери для припаювання (4 см і 10 см)
• Гнучкі адаптери квадратних контактів (4 см і 10 см)
• Дроти (6 см і 15 см)
• 2 міні-затискачі та 2 мікрозатискачи
• Набір маркувальних смуг
• Кейс із піною
