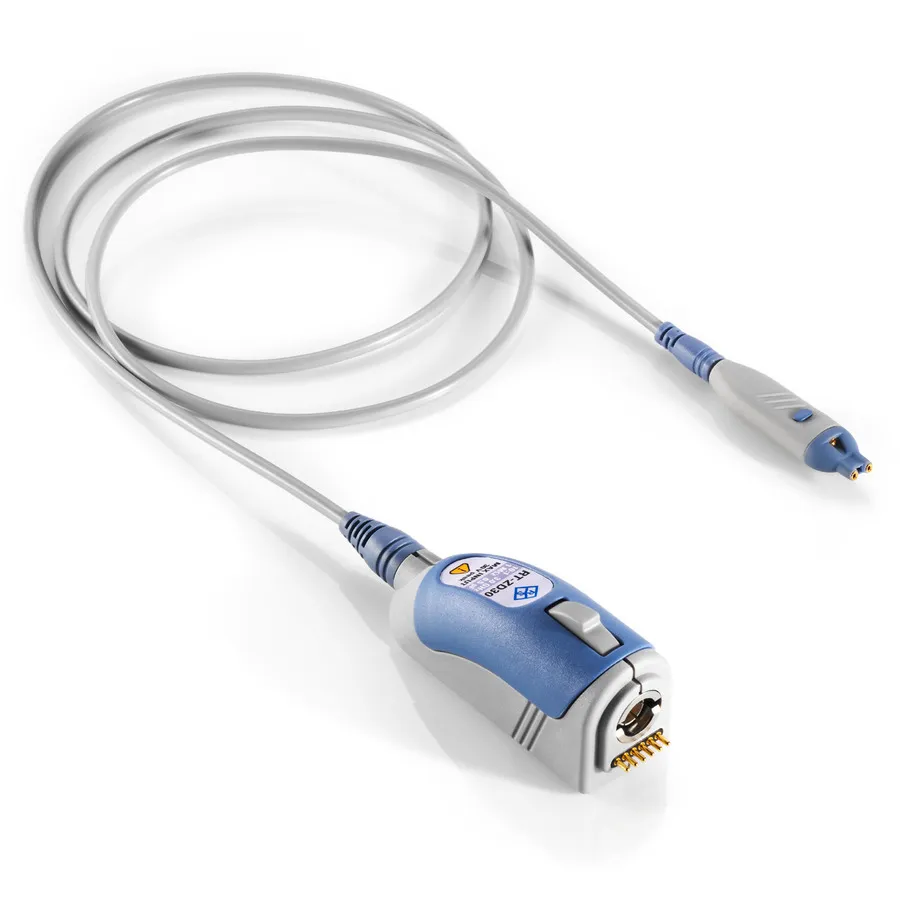

Rohde & Schwarz RT-ZD20 Differential Broadband Probe

Огляд

Rohde & Schwarz RT-ZD20 — це диференціальний широкосмуговий пробник із смугою пропускання 1,5 ГГц, який забезпечує універсальні можливості вимірювання для високошвидкісних та РЧ застосувань. Широкий динамічний діапазон (±5 В диференціально з компенсацією зміщення ±5 В, ±8 В синфазно з компенсацією зміщення ±22 В) робить його придатним для вимірювання високошвидкісних однополюсних сигналів на портах пам'яті DDR, симетрично живлених РЧ сигналів та напруг у комутаційних блоках живлення.

Основні характеристики

• Смуга пропускання: 1,5 ГГц
• Послаблення: 10:1
• Вхідний імпеданс: 1 МОм || 0,6 пФ
• Діапазон диференціальної напруги: ±5 В (з компенсацією зміщення ±5 В)
• Діапазон синфазної напруги: ±8 В (з компенсацією зміщення ±22 В)
• Інтерфейс R&S з вимірювачем ProbeMeter та мікро-кнопкою
• Довжина кабелю: 1,2 м
• Включає комплексний набір аксесуарів

Комплектація

• 10 сигнальних штирків, паяні
• 4 сигнальні штирки зі змінним розстанням
• 1 адаптер браузера
• 2 адаптери квадратного штирка
• 2 гнучкі адаптери, паяні (4 см та 10 см)
• 2 гнучкі адаптери квадратного штирка (4 см та 10 см)
• 2 проводи (по 6 см кожен)
• 1 провід (15 см)
• 2 міні-затискачи та 2 мікро-затискачи
• Набір смуг-маркерів
• Кейс для перенесення з піноматеріалом
