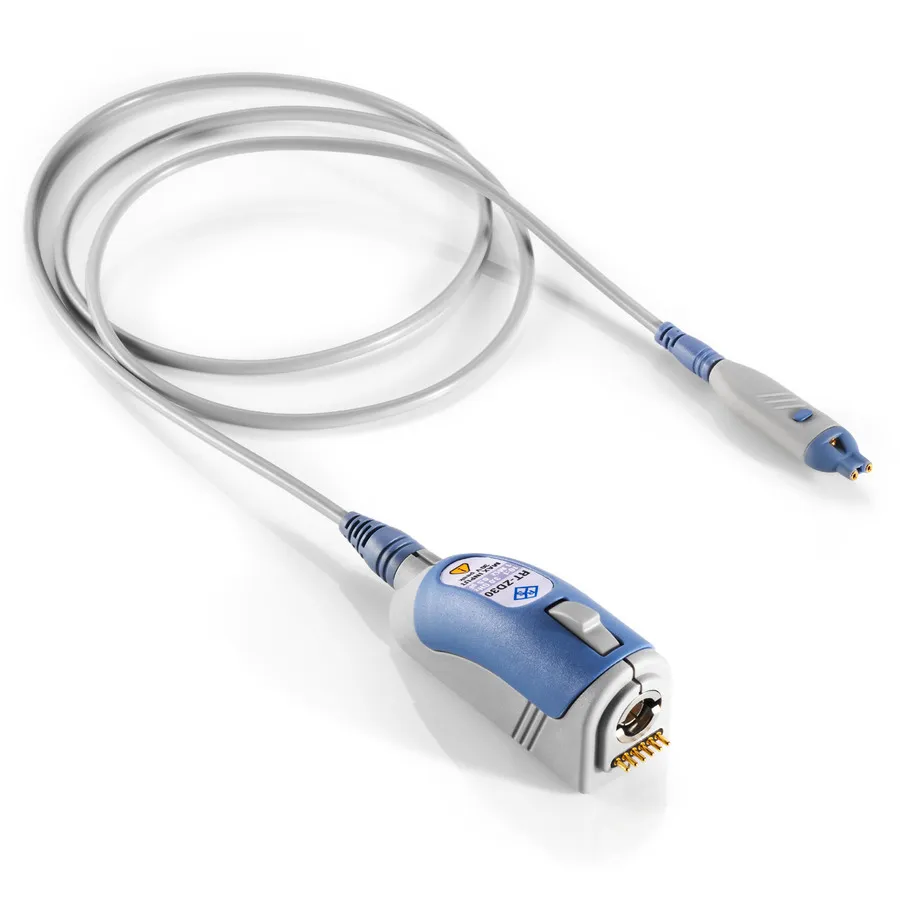

Rohde & Schwarz RT-ZD10 Differential Broadband Probe

Огляд

Rohde & Schwarz RT-ZD10 — це активний диференціальний широкосмуговий пробник, розроблений для вимірювання диференціальних сигналів до 1 ГГц. Диференціальні пробники можуть використовуватися як для однополюсних, так і для диференціальних застосувань, вимірюючи напругу між будь-якими двома точками тестування без необхідності розташування однієї точки на потенціалі землі. RT-ZD10 забезпечує високий ступінь придушення синфазного сигналу та низьке навантаження ємністю пробника для вірності сигналу.

Основні характеристики

• Смуга пропускання: 1 ГГц
• Послаблення: 10:1 (1 МОм, 0,6 пФ, 5 Впік) та 100:1 (1 МОм, 0,3 пФ) з зовнішнім послабником
• Високий ступінь придушення синфазного сигналу для точності при великих змінах синфазного сигналу
• Інтерфейс R&S та вимірювач ProbeMeter для вимірювання напруги DC на кінчику пробника
• Мікро-кнопка для дистанційного керування функціями базового блока
• Довжина кабелю: 1,2 м
• Низьке навантаження ємністю для вірності сигналу

Вимірювач R&S ProbeMeter

Вимірювач ProbeMeter вимірює напругу DC безпосередньо на кінчику пробника з високою точністю, незалежно від налаштувань осцилоскопа, та відображає результат на сумісних осцилоскопах Rohde & Schwarz.

Зовнішній послабник

Включений зовнішній послабник R&S RT-ZA15 дозволяє вимірювання напруги до ±60 В DC / ±42,4 В AC (пік) при смузі пропускання 1 ГГц.

Комплектація

• 10 сигнальних штирків, паяні
• 4 сигнальні штирки зі змінним розстанням
• 1 адаптер браузера
• 2 адаптери квадратного штирка
• 2 гнучкі адаптери, паяні (4 см та 10 см)
• 2 гнучкі адаптери квадратного штирка (4 см та 10 см)
• 2 проводи (по 6 см кожен)
• 1 провід (15 см)
• 2 міні-затискачи та 2 мікро-затискачи
• Набір смуг-маркерів
• Зовнішній послабник (RT-ZA15)
• Інструмент регулювання
• Кейс для перенесення з піноматеріалом
