RIGOL RP7150S активний однополюсний зонд

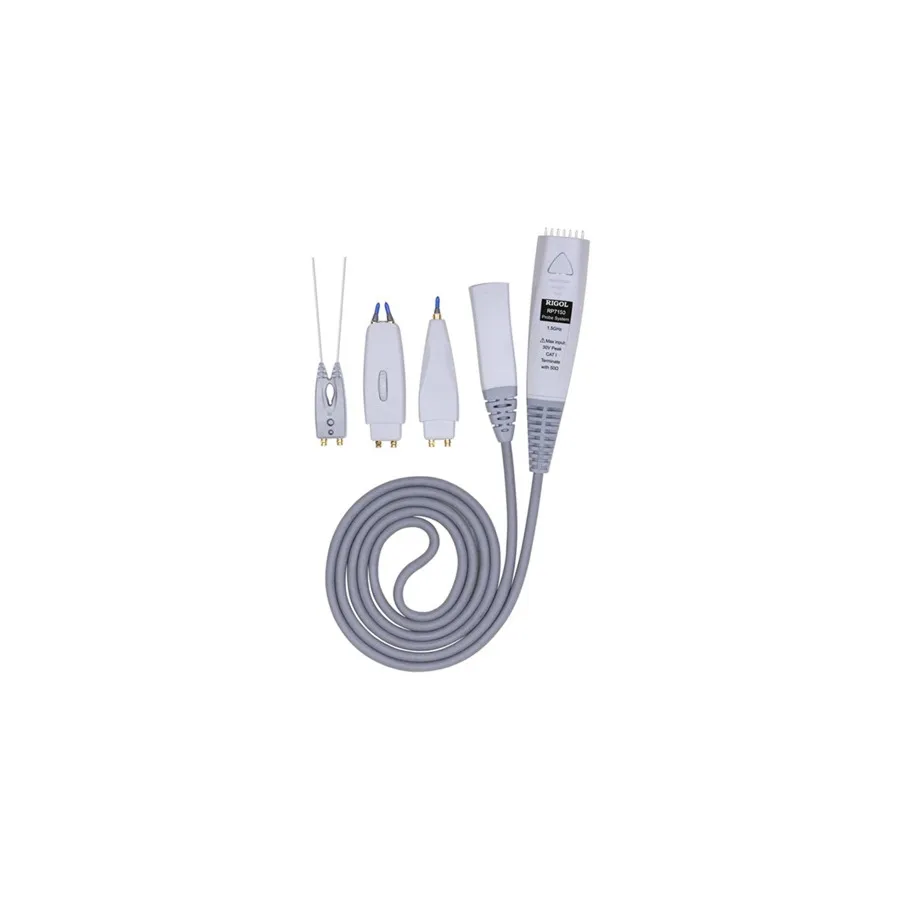

RIGOL RP7150S Active Single-Ended Probe
Запитати ціну
RIGOL RP7150S is a 1.5GHz active single-ended probe for high-speed signal measurement in DS6000 and DS/MSO4000 series oscilloscopes.
Деталі продукту
| Модель | RP7150S |
| Виробник | RIGOL |
| Категорія | Активні та диференціальні щупи |
| Наявність | На замовлення |
Опис
Огляд
RIGOL RP7150S — активний однополюсний зонд, розроблений для висо-швидкісного вимірювання сигналів у тестових середовищах. З частотною смугою 1.5 GHz та низьким вхідним навантаженням він забезпечує точне захоплення форм хвиль у широкому діапазоні частотних компонентів. Зонд сумісний з осцилографами серії RIGOL DS6000 та DS/MSO4000, забезпечуючи надійну роботу для аналізу однієї каналу сигналу.
Основні характеристики
- Смуга пропускання 1.5 GHz для широкого діапазону вимірювання частоти
- Активна однополюсна конструкція для точного захоплення сигналу
- Низька вхідна ємність для мінімізації навантаження на коло
- Високий вхідний опір для чутливих вимірювань
- Сумісність з осцилографами RIGOL DS6000 та DS/MSO4000
Застосування
- Вимірювання однополюсних сигналів у цифрових схемах
- Тестування та аналіз цілісності сигналу
- Вимірювання та характеризація аналогового сигналу
- Загальні вимірювання осцилографа
Характеристики
| Bandwidth | 1.5 GHz |
| Attenuation | 10X |
| Input Capacitance | 1 pF |
| Maximum Input Voltage | 30 V |
| Input Impedance | 100 kΩ |
| Interface | BNC |
| Cable Length | 1.4 m |
| Series | RP7000S Series |
| Operating Temperature Range | 5 to 40°C |
| Risetime | 265 ps |
| Safety Rating | CAT1 |
| Series Compatibility | DS6000 Series, MSO4000 Series, DS4000 Series, 6000 Series, 7000 Series, 8000 Series |
| Type | Active Probe |
