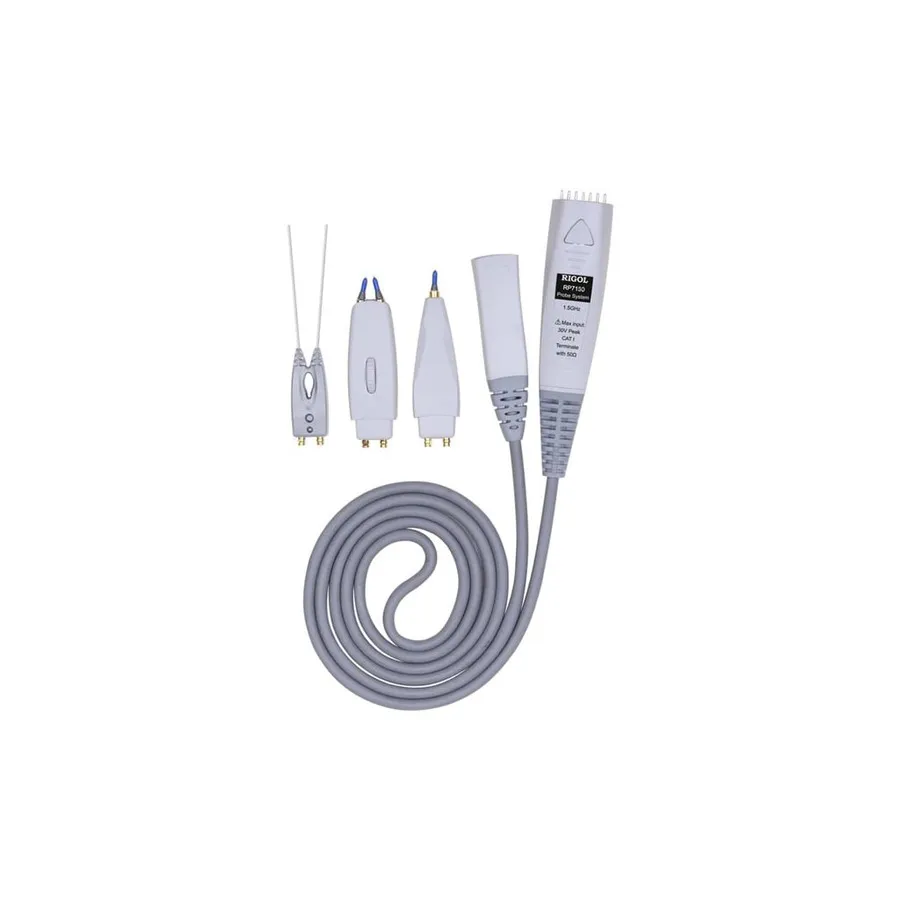

RIGOL RP7150 Active Differential Probe
RIGOL RP7150 активний диференціальний зонд
Запитати ціну
RIGOL RP7150 is a 1.5GHz active differential probe designed for precision high-speed signal measurement in oscilloscope applications.
Деталі продукту
| Модель | RP7150 |
| Виробник | RIGOL |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
RIGOL RP7150 — активний диференціальний зонд для точного вимірювання висо-швидкісних диференціальних сигналів. З частотною смугою 1.5 GHz та низькою вхідною ємністю він забезпечує точне захоплення форми хвилі, мінімізуючи навантаження на коло. Зонд сумісний з осцилографами серії RIGOL DS6000 і забезпечує чудове придушення синфазного сигналу для диференціальних вимірювань.
Основні характеристики
- Смуга пропускання 1.5 GHz для висо-швидкісного вимірювання
- Активна диференціальна конструкція із високим коефіцієнтом придушення синфазного сигналу
- Низька вхідна ємність для мінімізації впливу навантаження на коло
- Високий вхідний опір для точного захоплення сигналу
- Сумісність з осцилографами RIGOL та стандартними з'єднувачами зондів
Застосування
- Вимірювання диференціальних сигналів у висо-швидкісних схемах
- Аналіз шумів та пульсацій джерела живлення
- Характеризація змішаних схем
- Виявлення та тестування слабких сигналів
Характеристики
| Bandwidth | 1.5 GHz |
| Attenuation | 10X |
| Input Capacitance | 1 pF |
| Maximum Input Voltage | 30 V |
| Input Impedance | 50 kΩ |
| Interface | BNC |
| Cable Length | 1.4 m |
| Series | RP7000 Series |
| Operating Temperature Range | 5 to 40°C |
| Risetime | 265 ps |
| Safety Rating | CAT1 |
| Series Compatibility | DS6000 Series, MSO4000 Series, DS4000 Series, 6000 Series, 7000 Series, 8000 Series |
| Type | Active Probe |
