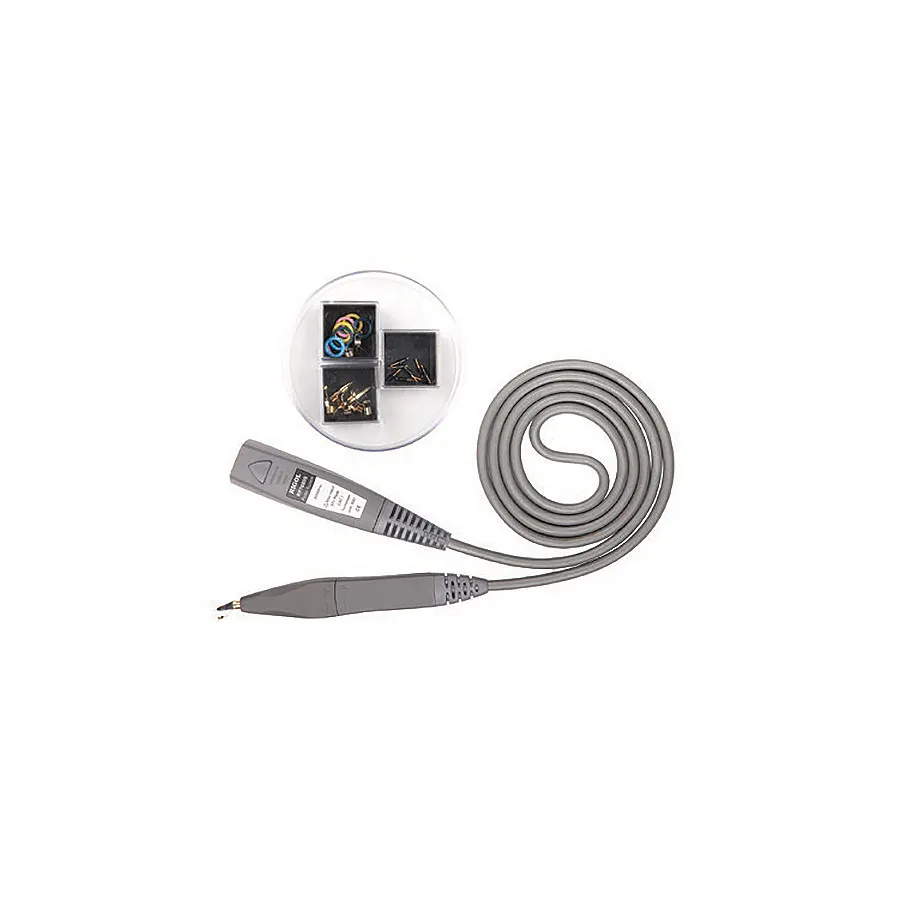

RIGOL RP7080S активний однозначний зонд, 800 МГц
RIGOL RP7080S Active Probe, Single-Ended, 800 MHz
Запитати ціну
RIGOL RP7080S is an 800 MHz single-ended active probe with 100 kΩ input impedance, 1 pF capacitance, and four interchangeable probe heads for high-frequency measurements.
Деталі продукту
| Модель | RP7080S |
| Виробник | RIGOL |
| Категорія | Активні та диференціальні щупи |
| Наявність | На замовлення |
Опис
Огляд
RIGOL RP7080S — однозначний активний зонд розроблений для вимірювання високочастотних сигналів. З пропускною здатністю 800 МГц він підтримує вимірювання однозначних сигналів та забезпечує чудове придушення синфазного сигналу. Зонд має ручну голову однозначного зонду з чотирма різними варіантами коміра заземлення (прямі та вигнуті варіанти в дизайні Acuminate та Dentiform) для різних розташувань PCB та тестових точок.
Основні характеристики
- Пропускна здатність 800 МГц для високочастотних вимірювань
- Однозначний активний дизайн зонду
- Чотири типи змінних комірів заземлення: Straight/Curved Acuminate та Straight/Curved Dentiform
- 91 Ом наконечник зонду для оптимальної адаптації імпедансу
- Змінний наконечник розширює термін служби
- Регульоване розташування наконечника до комірю заземлення для різних макетів PCB
- Маркувальні кільця (Жовтий, Рожевий, Світлозмський, Темносиній) для кольорової ідентифікації
- Сумісний з осцилографами RIGOL через автоідентифікаційний порт
Комплектація
- PCK100 Active Differential Probe Calibration Kit
- Ручна голова однозначного зонду
- 91 Ом наконечник зонду
- Straight Acuminate Ground Collar
- Curved Acuminate Ground Collar
- Straight Dentiform Ground Collar
- Curved Dentiform Ground Collar
- Маркувальні кільця (Жовтий, Рожевий, Світлозмський, Темносиній)
- Посібник користувача RP7S-0601
- Сумка для зонду
- Коробка для зберігання
Характеристики
| Bandwidth | 800 MHz |
| Attenuation | 10X |
| Input Capacitance | 1 pF |
| Maximum Input Voltage | 30 V |
| Input Impedance | 100 kΩ |
| Interface | BNC |
| Cable Length | 1.4 m |
| Series | RP7000S Series |
| Operating Temperature Range | 5 to 40°C |
| Risetime | 465 ps |
| Safety Rating | CAT1 |
| Series Compatibility | DS6000 Series, MSO4000 Series, DS4000 Series, 6000 Series, 7000 Series, 8000 Series |
| Type | Active Probe |
