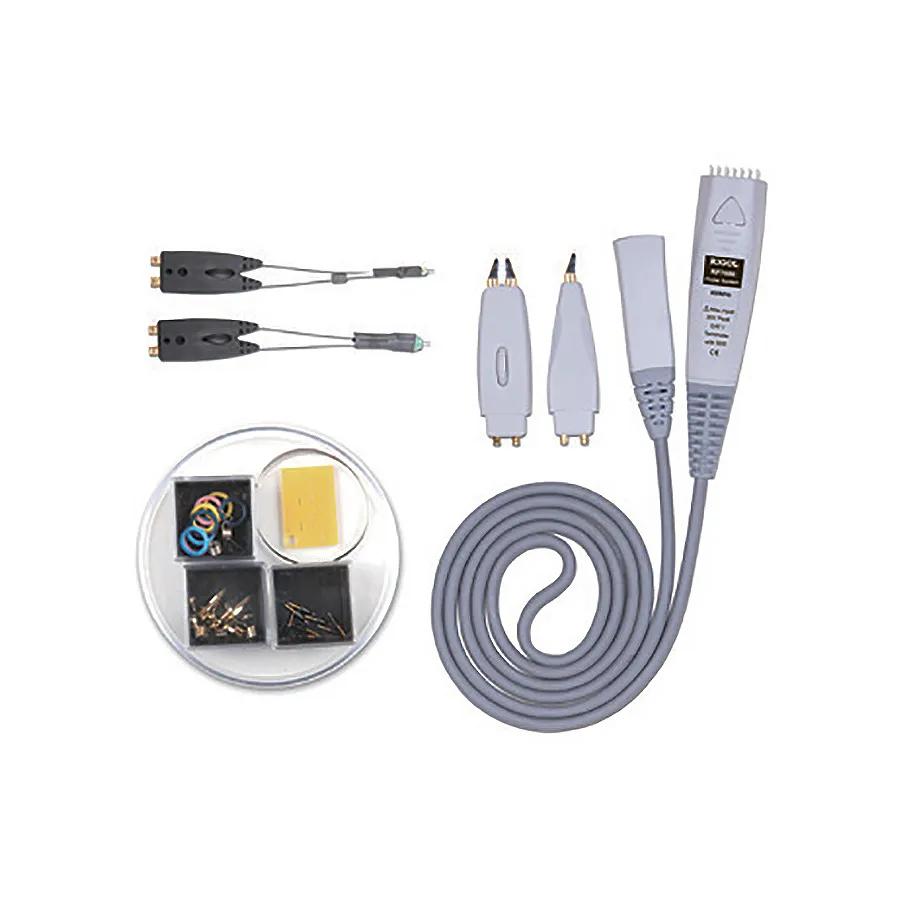

RIGOL RP7080 Active Probe, 800 MHz
RIGOL RP7080 активний зонд, 800 МГц
Запитати ціну
RIGOL RP7080 is an 800 MHz active probe for measuring differential and single-ended signals with excellent common mode rejection, replaceable tips, and adjustable spacing.
Деталі продукту
| Модель | RP7080 |
| Виробник | RIGOL |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
RIGOL RP7080 — активний зонд розроблений для вимірювання високочастотних сигналів. Він підтримує вимірювання як диференціальних, так й однозначних сигналів, забезпечуючи чудове придушення синфазного сигналу для чистіших вимірювань. Зонд має модульну конструкцію з чотирма змінними головками та змінними наконечниками, що дозволяє точно регулювати розташування наконечника відповідно до різних розташувань шляхів PCB та тестових точок.
Основні характеристики
- Чотири змінні варіанти головки зонду для гнучких конфігурацій вимірювання
- Змінні наконечники розширюють термін служби та зменшують загальну вартість володіння
- Регульоване розташування наконечника зонду для різних розташувань тестових точок
- Превосходне придушення синфазного сигналу для диференціального вимірювання
- Дизайн plug-on socket для легкого приєднання
- Сумісність з осцилографами RIGOL DS6000, MSO4000 та DS4000 з автоідентифікацією
Застосування
- Налагодження та вимірювання сигналів високочастотних схем
- Аналіз диференціальних сигналів у змішаних сигналах
- Тестування та валідація на основі осцилографа
Характеристики
| Bandwidth | 800 MHz |
| Attenuation | 10X |
| Input Capacitance | 1 pF |
| Maximum Input Voltage | 30 V |
| Input Impedance | 50 kΩ |
| Interface | BNC |
| Cable Length | 1.4 m |
| Series | RP7000 Series |
| Operating Temperature Range | 5 to 40°C |
| Risetime | 465 ps |
| Safety Rating | CAT1 |
| Series Compatibility | DS6000 Series, MSO4000 Series, DS4000 Series, 6000 Series, 7000 Series, 8000 Series |
| Type | Active Probe |
