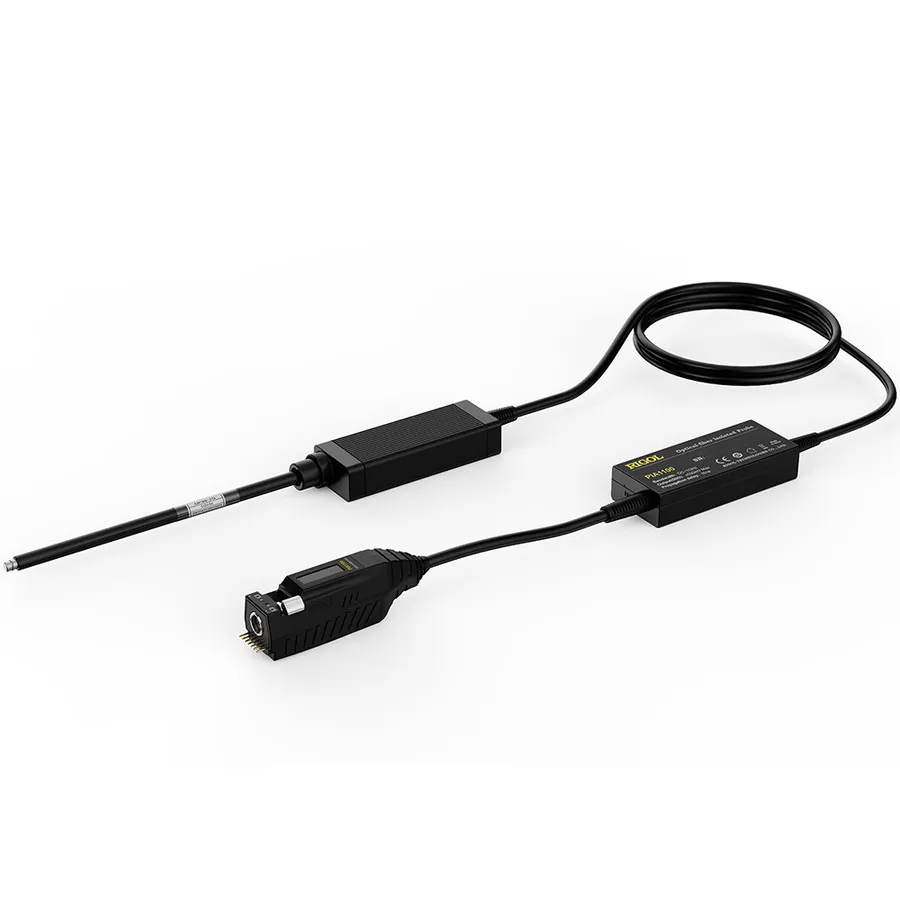

RIGOL PIA1100 Optical-fiber Isolated Probe

Огляд

RIGOL PIA1100 — оптико-волоконний ізольований датчик з пропускною здатністю 1 ГГц, призначений для вимірів диференціальної напруги та тестування безпеки ізоляції. Він має інноваційний дизайн, живлюваний лазером, що скасовує необхідність у традиційних з'єднаннях живлення, що робить його ідеальним для додатків ізольованого живлення та тестування плаваючих схем у приводах електродвигунів, перетворювачах живлення та високовольтних комутаційних застосуваннях.

Основні характеристики

• Пропускна здатність 1 ГГц для високошвидкісних вимірів
• Синфазна напруга до 85 кВпіків
• Діапазон диференціальної напруги від ±0.01 В до ±2500 В з різними наконечниками послаблення
• Високе CMRR (коефіцієнт ослаблення синфазного сигналу) до 108 дБ на частоті 1 ГГц
• Живлення від лазера без часу прогрівання
• Точність посилення постійного струму 1%
• Сумісність з осцилоскопами RIGOL (MSO8000, DHO4000) з інтерфейсом автоматичного розпізнавання

Застосування

• Оцінка силових приладів та паралельне вимірювання струму
• Виявлення та усунення неполадок EMI та ESD
• Дизайн приводів електродвигунів та перетворювачів живлення
• Дизайн електронного балласту
• Аналіз напівмостиків/повномостиків GaN, SiC та IGBT
• Тестування інверторів, ІБП та імпульсних джерел живлення
• Тестування ізоляції з високою напругою та високою пропускною здатністю
• Вимірювання плаваючої напруги
