RIGOL PHA1150 диференціальний зонд високої напруги

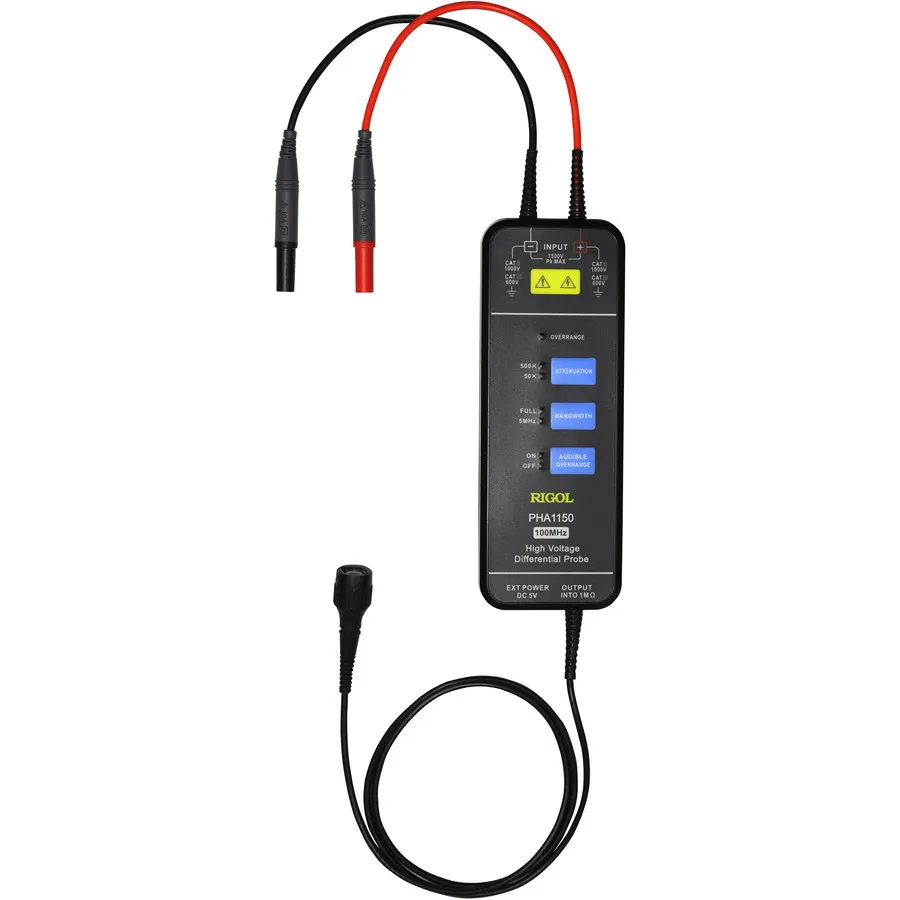

RIGOL PHA1150 High-Voltage Differential Probe
Запитати ціну
RIGOL PHA1150 is a high-voltage differential probe with 100 MHz bandwidth and dual attenuation (50X/500X), supporting measurements up to 1500V with standard BNC output.
Деталі продукту
| Модель | PHA1150 |
| Виробник | RIGOL |
| Категорія | Активні та диференціальні щупи |
| Наявність | На замовлення |
Опис
Огляд
PHA1150 — диференціальний зонд високої напруги, розроблений для перетворення високої вхідної напруги на низьку напругу для вимірювання на осцилографах та приладах для вимірювання сигналів. Він забезпечує стандартний вихід BNC, сумісний з обладнанням більшості виробників.
Основні характеристики
- Смуга пропускання 100 MHz для вимірювання високочастотних сигналів
- Два режими послаблення: 50X (150V DC+peak AC) та 500X (1500V DC+peak AC)
- Опція обмеження смуги пропускання 5 MHz для вимірювання низькочастотних сигналів
- Висока вхідна імпеданс та мала вхідна ємність для точних вимірювань
- Сильне подавлення синфазного шуму
- Стандартний вихід BNC, сумісний з приладами для вимірювання сигналів більшості виробників
- Звуковий сигнал тривоги та видимий мерехтливий індикатор
- Функція автоматичного збереження стану роботи перед вимиканням
Застосування
- Вимірювання високочастотного сигналу
- Тестування джерела живлення комутованого типу (аналіз частоти комутації FET)
- Аналіз кола високої напруги
- Застосування подавлення синфазного шуму
Характеристики
| Bandwidth | 100 MHz |
| Attenuation | 50X, 500X |
| Input Capacitance | 4 pF |
| Maximum Input Voltage | 1500 V |
| Input Impedance | 10 MΩ |
| Interface | BNC |
| Cable Length | 1 m |
| Series | PHA Series |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 3.5 ns |
| Type | Differential Probe |
