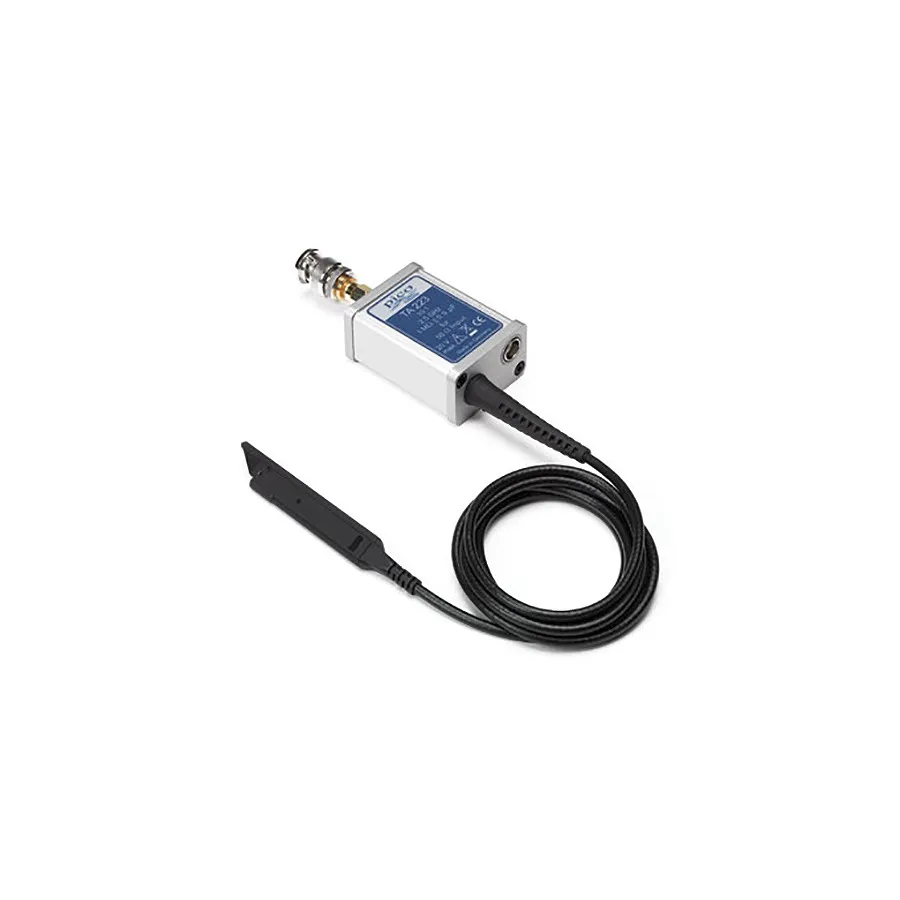

Pico Technology TA223 активний пробник високого імпедансу
Pico Technology TA223 High-Impedance Active Probe
Запитати ціну
Pico Technology TA223 is a 2.5 GHz high-impedance active probe with 10:1 attenuation, designed for ultra-high-frequency measurements with minimal circuit loading.
Деталі продукту
| Модель | TA223 |
| Виробник | Pico Technology |
| Категорія | Активні та диференціальні щупи |
| Наявність | На замовлення |
Опис
Огляд
Pico Technology TA223 — це активний пробник високого імпедансу, розроблений для точних вимірювань у складних застосуваннях високої частоти. З смугою пропускання 2.5 GHz та ослабленням 10:1, він забезпечує високий вхідний імпеданс (1 МОм) у всьому діапазоні частот, що робить його ідеальним для просунутого аналізу цілісності сигналу та характеризації схем ультрависокої частоти.
Основні характеристики
- Смуга пропускання 2.5 GHz
- Ослаблення 10:1 (±0.5% при постійному струмі)
- Високий вхідний імпеданс 1 МОм з вхідною ємністю 0.9 pF
- Діапазон вимірювання ±8 V (постійний + змінний сигнал пік)
- Захист від перевитримки до ±20 V (постійний + змінний сигнал пік)
- Кабель 1.3 м з BNC-розʼємом та поставленим SMA адаптером
- Пробник Т-подібної форми для одночасних мультиточкових вимірювань на контактах кроком 2.54 мм
Застосування
- Тестування та характеризація схем ультрависокої частоти
- Просунутий аналіз цілісності сигналу та синхронізації
- Одночасні мультиточкові вимірювання на ПЛД високої щільності
- Вимірювання в частотній області GHz+
Комплектація
- Комплексний набір аксесуарів
- SMA адаптер
- Міцна м'яка захисна сумка
Характеристики
| Bandwidth | 2.5 GHz |
| Attenuation | 10X |
| Input Capacitance | 0.9 pF |
| Maximum Input Voltage | 20 V |
| Input Impedance | 1 MΩ |
| Cable Length | 1.3 m |
| Series | Tetris 2500 Series |
| Alternate Product Number | Tetris 2500 |
| Operating Temperature Range | 0 to 45°C |
| Type | Differential Probe |
| Warranty | 2 Years |
