Pico Technology TA112 активний пробник високого імпедансу

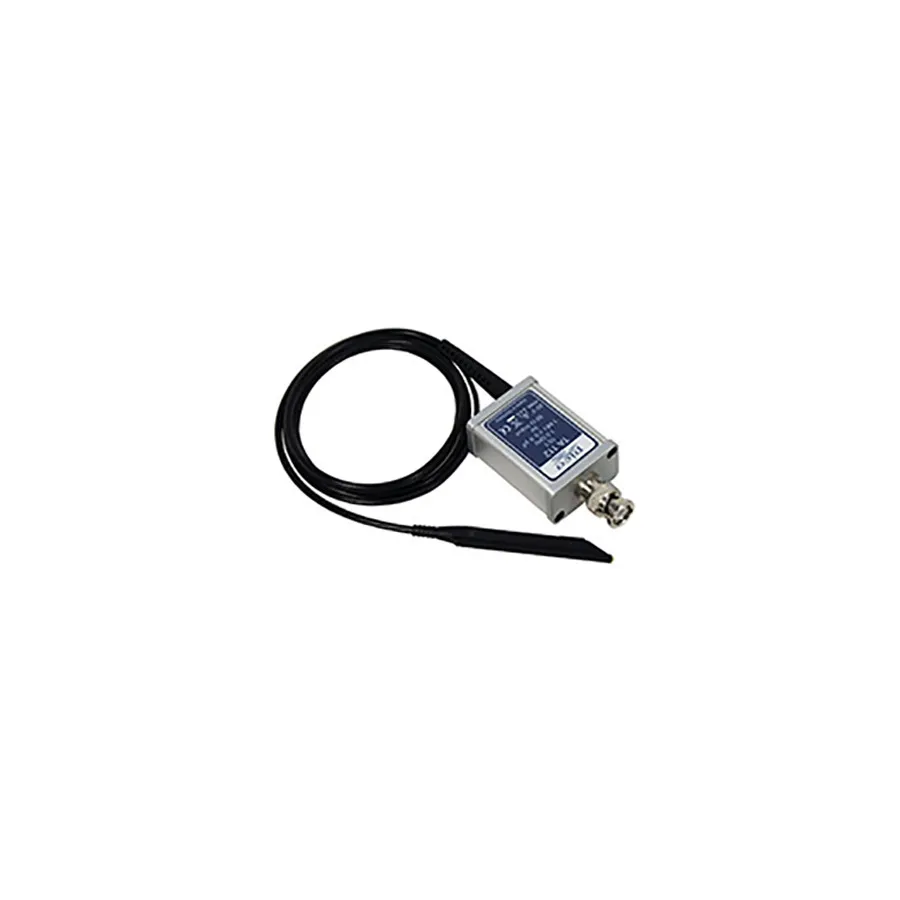

Pico Technology TA112 High-Impedance Active Probe
Запитати ціну
Pico Technology TA112 is a 1 GHz high-impedance active probe with 10:1 attenuation, designed for high-frequency measurements with minimal circuit loading.
Деталі продукту
| Модель | TA112 |
| Виробник | Pico Technology |
| Категорія | Активні та диференціальні щупи |
| Наявність | На замовлення |
Опис
Огляд
Pico Technology TA112 — це активний пробник високого імпедансу, призначений для точних вимірювань у застосуваннях, які вимагають мінімального навантаження на схему. З смугою пропускання 1 GHz та ослабленням 10:1, він забезпечує високий вхідний імпеданс (1 МОм) у всьому частотному спектрі, що робить його ідеальним для загального електронного тестування та роботи з цілісністю сигналу.
Основні характеристики
- Смуга пропускання 1.0 GHz
- Ослаблення 10:1 (±0.5% при постійному струмі)
- Високий вхідний імпеданс 1 МОм з вхідною ємністю 0.9 pF
- Діапазон вимірювання ±8 V (постійний + змінний сигнал пік)
- Захист від перевитримки до ±20 V (постійний + змінний сигнал пік)
- Кабель 1.3 м зі стандартним BNC-розʼємом
- Пробник Т-подібної форми для одночасних мультиточкових вимірювань на контактах кроком 2.54 мм
Застосування
- Тестування цифрових та аналогових схем
- Вимірювання цілісності сигналу
- Одночасні мультиточкові вимірювання на ПЛД
- Аналіз високочастотних сигналів
Комплектація
- Комплексний набір аксесуарів
- Міцна м'яка захисна сумка
Характеристики
| Bandwidth | 1 GHz |
| Attenuation | 10X |
| Input Capacitance | 0.9 pF |
| Maximum Input Voltage | 20 V |
| Input Impedance | 1 MΩ |
| Cable Length | 1.3 m |
| Series | Tetris 1000 Series |
| Alternate Product Number | Tetris 1000 |
| Operating Temperature Range | 0 to 45°C |
| Type | Differential Probe |
| Warranty | 2 Years |
