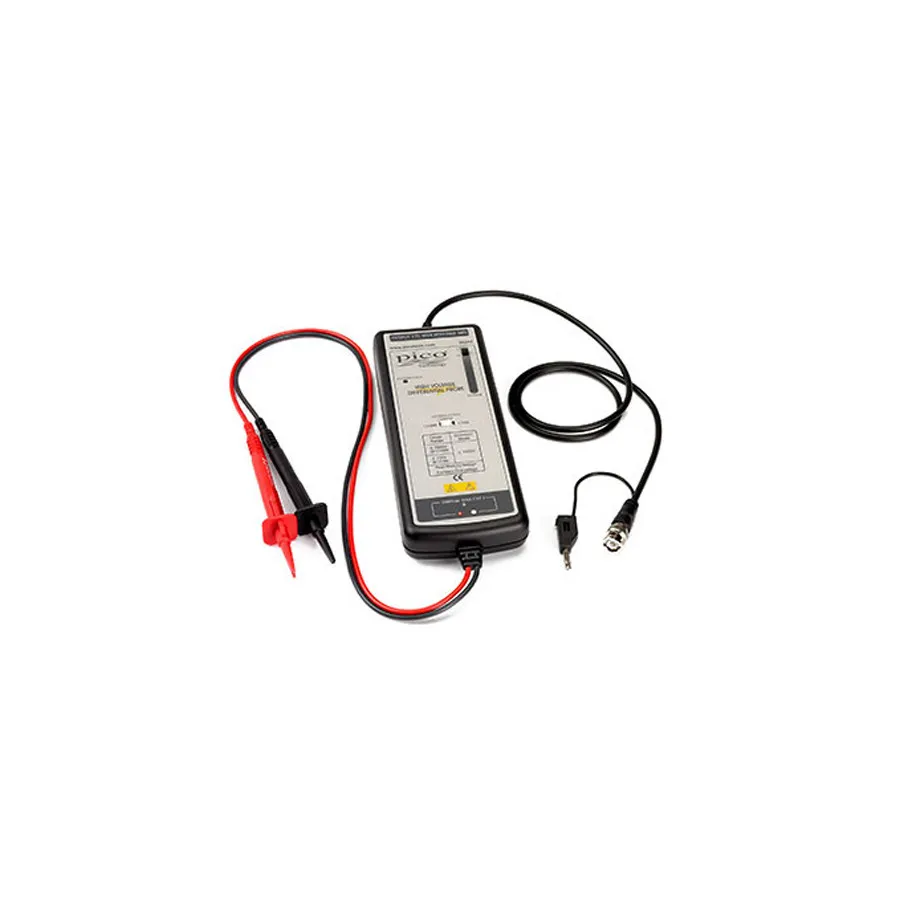

Pico Technology TA044 Active Differential Probe
Pico Technology TA044 активний диференціальний пробник
Pico Technology TA044 active differential probe with 70MHz bandwidth, 1:100/1000 attenuation ratio, and 7000V maximum input for high-voltage differential measurements.
Деталі продукту
| Модель | TA044 |
| Виробник | Pico Technology |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Pico Technology TA044 — це активний диференціальний пробник, призначений для вимірювання високої напруги при спільному режимі до ±7000V постійного струму плюс пік AC. Цей пробник розширює функціональність стандартних осцилографів з однобічним введенням, щоб забезпечити безпечне та точне вимірювання диференціальної напруги.
TA044 придатний для тестування силових схем та отримання низькошвидкісних збалансованих диференціальних сигналів, виявлених на шинах послідовного зв'язку. Пружинні гачки, що постачаються з пробником, оцінені на 1000V.
Основні характеристики
- Діапазон частоти: від постійного струму до 70MHz
- Коефіцієнт ослаблення: 1:100 або 1:1000, що вибирається
- Вхідний імпеданс: 10 Megohms || 10 pF до кожної сторони до землі
- Відхилення спільного режиму: -80 dB на 60Hz; -50 dB на 1MHz
- Точність: ±2%
- Довжина вхідних проводів: 60 см
- Довжина BNC провідника: 90 см
- Розміри пробника: 202 мм x 83 мм x 38 мм
Застосування
- Вимірювання диференціальної напруги високої напруги в силових схемах
- Безпечне вимірювання диференціальних напруг до ±7000V
- Отримання збалансованого диференціального сигналу на шинах послідовного зв'язку
- Тестування та аналіз силової електроніки
Характеристики
| Bandwidth | 70 MHz |
| Attenuation | 100X, 1000X |
| Input Capacitance | 10 pF |
| Maximum Input Voltage | 7000 V |
| Input Impedance | 10 MΩ |
| Interface | BNC |
| Cable Length | 0.6 m |
| Lead Length | 0.9 m |
| Operating Temperature Range | -10 to 40°C |
| Safety Rating | CAT1 |
| Type | Differential Probe |
