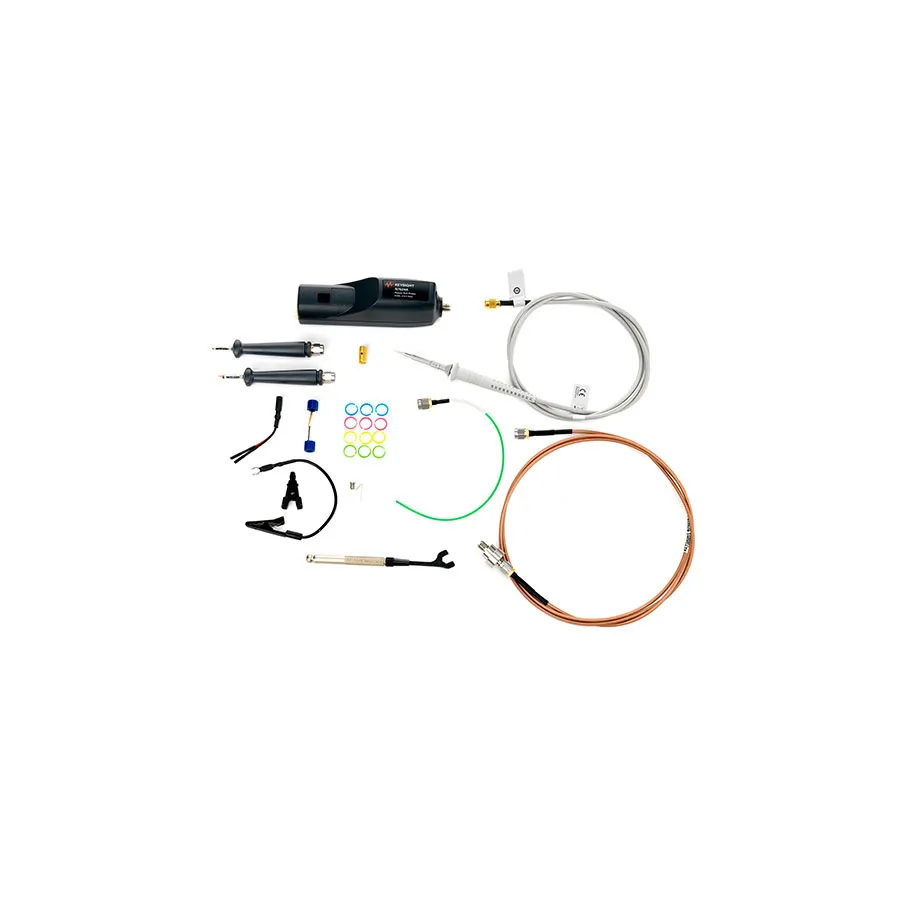

Keysight N7024A 6GHz Power Rail Probe
Keysight N7024A 6GHz зонд контролю напруги живлення
Запитати ціну
Keysight N7024A is a 6GHz power rail probe with 1:1 attenuation, ±15.25V offset range, and 50kΩ impedance for power integrity measurements.
Деталі продукту
| Модель | N7024A |
| Виробник | Keysight |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Keysight N7024A — це зонд контролю напруги живлення з полосою пропускання 6GHz, призначений для вимірювання якості живлення на шинах постійної напруги. Він забезпечує чутливість у мільйвольтах для вимірювання шумів, пульсацій та перехідних процесів, що робить його ідеальним для застосувань з жорсткими допусками на напругу живлення. Зонд сумісний з осцилографами Keysight Infiniium (серії S, 9000, 90000A, 90000X, V, Z та UXR).
Основні характеристики
- Полоса пропускання 6GHz для виявлення високошвидкісних перехідних процесів
- Низький шум: додає лише 30% до вихідного шуму осцилографа
- Великий діапазон зміщення: ±15.25V для встановлення максимальної чутливості осцилографа
- Великий діапазон активного сигналу: ±600mV додатково до діапазону зміщення
- Низька постійна навантаження: імпеданс вхідного постійного струму 50kΩ
- Коефіцієнт ослаблення 1:1
Застосування
- Вимірювання якості живлення на шинах постійної напруги
- Вимірювання періодичних та випадкових спотворень (PARD)
- Аналіз статичної та динамічної реакції навантаження
- Тестування реакції програмованих шин живлення
- Виявлення високошвидкісних перехідних процесів на лініях синхронізації та цифрових даних
Характеристики
| Bandwidth | 6 GHz |
| Attenuation | 1.3X |
| Maximum Input Voltage | 15.25 V |
| Input Impedance | 50 kΩ |
| Interface | AutoProbe |
| Cable Length | 1.2 m |
| Series Compatibility | S-Series, V-Series, Z-Series, Q-series |
| Type | Power Rail Probe |
