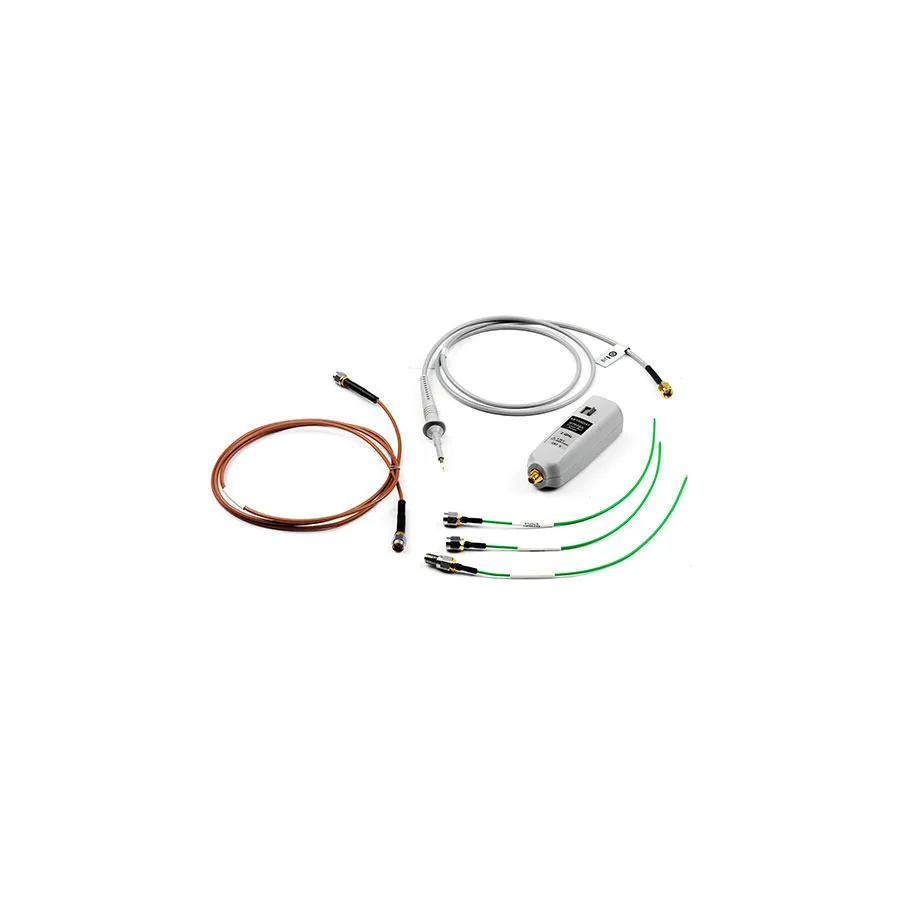

Keysight N7020A Power Rail Probe
Keysight N7020A зонд силової шини
Запитати ціну
Keysight N7020A 2 GHz power rail probe with low noise, large ±24 V offset range, and 50 kΩ DC input impedance for power integrity measurements.
Деталі продукту
| Модель | N7020A |
| Виробник | Keysight |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Зонд N7020A призначений для вимірювання цілісності живлення з чутливістю в мільйольтах. Він дозволяє вимірювати шум, пульсацію та перехідні процеси на шинах постійного напруги з жорсткими допусками. Зонд забезпечує низьку шумність та мінімальне навантаження, сумісний з декількома платформами осцилографів Keysight.
Основні характеристики
- Пропускна здатність 2 ГГц для виявлення високошвидкісних перехідних процесів на силових шинах
- Коефіцієнт ослаблення 1:1 додає лише 10% до базової шумності осцилографа
- Великий діапазон зміщення ±24 В для точного центрування на екрані
- Діапазон активного сигналу ±850 мВ для вимірювання переходів напруги силової шини
- Вхідний опір 50 кΩ постійного струму для мінімального навантаження
- Сумісність з осцилографами Keysight InfiniiVision 3000T, 4000 X, 6000 X та Infiniium S та 9000 Series
Застосування
- Вимірювання цілісності живлення та шумності на шинах постійного напруги
- Аналіз періодичних та випадкових збурень (PARD)
- Вимірювання статичної та динамічної реакції навантаження
- Характеризація реакції програмованого джерела живлення
- Виявлення високошвидкісних перехідних процесів на цифрових сигналах та годинниках
Характеристики
| Bandwidth | 2 GHz |
| Attenuation | 1.1X |
| Maximum Input Voltage | 24 V |
| Input Impedance | 50 kΩ |
| Interface | AutoProbe |
| Cable Length | 1.2 m |
| Series Compatibility | S-Series, 9000 Series, 3000A Series, 6000 X-Series, 4000 X-Series, 3000T Series, 3000A X-Series, EXR Series, MXR Series |
| Type | Power Rail Probe |
