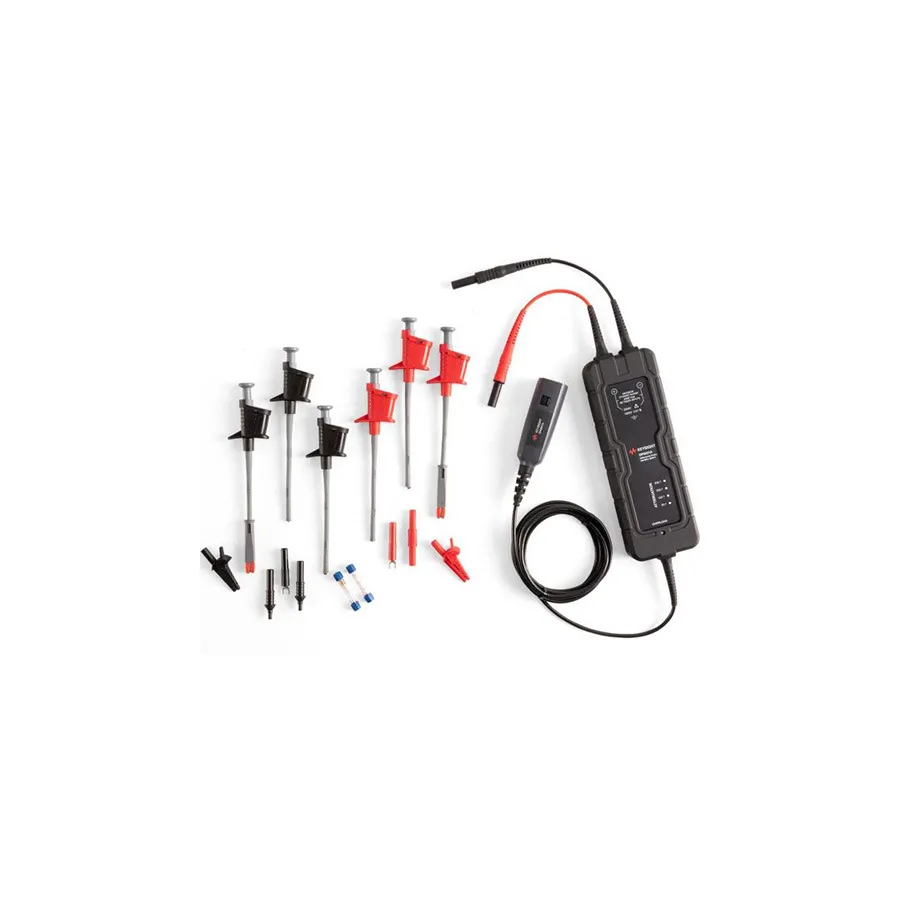

Keysight DP0001A диференціальний пробник високої напруги

Огляд

Keysight DP0001A є диференціальним пробником високої напруги з полосою 400 MHz, розроблений для точних вимірювань високовольтної потужності та аналізу перехідних процесів у сучасній силовій електроніці. Завдяки ізоляції 2 кВ та захисту від перенапруг 6 кВ, він безпечно вимірює напруги в імпульсних джерелах живлення, приладах з широкозонних матеріалів, перетворювачах потужності та приводах двигунів. Висока полоса пропускання та низьке навантаження дозволяють точне вимірювання швидких перехідних процесів зі швидкістю фронту до 1,2 наносекунди.

Основні характеристики

• Полоса пропускання 400 MHz для високошвидкісного захоплення сигналу
• Ізоляція 2 кВ, захист від перенапруг 6 кВ
• Автоматично перемикаються коефіцієнти послаблення: 50:1, 100:1, 250:1, 500:1
• Диференціальний входовий імпеданс: 10 МОм || 2пФ для мінімального навантаження
• Висока CMRR: >90 дБ від постійного струму до >10 MHz, >70 дБ до 400 MHz
• 50 Ω інтерфейс AutoProbe для автоматичного налаштування осцилоскопа
• Сертифікований UL для безпечної роботи у тестових середовищах
• Розширений набір аксесуарів для різних сценаріїв підключення

Застосування

• Вимірювання приладів на широкозонних матеріалах (GaN, SiC)
• Аналіз перехідних процесів імпульсних джерел живлення
• Тестування та характеризація перетворювачів потужності
• Вимірювання сигналів управління та зворотного зв'язку приводів двигунів
• Проектування та перевірка кіл високої напруги

Комплектація

• Розширений набір аксесуарів для підключення до пристроїв різних типів і розмірів
