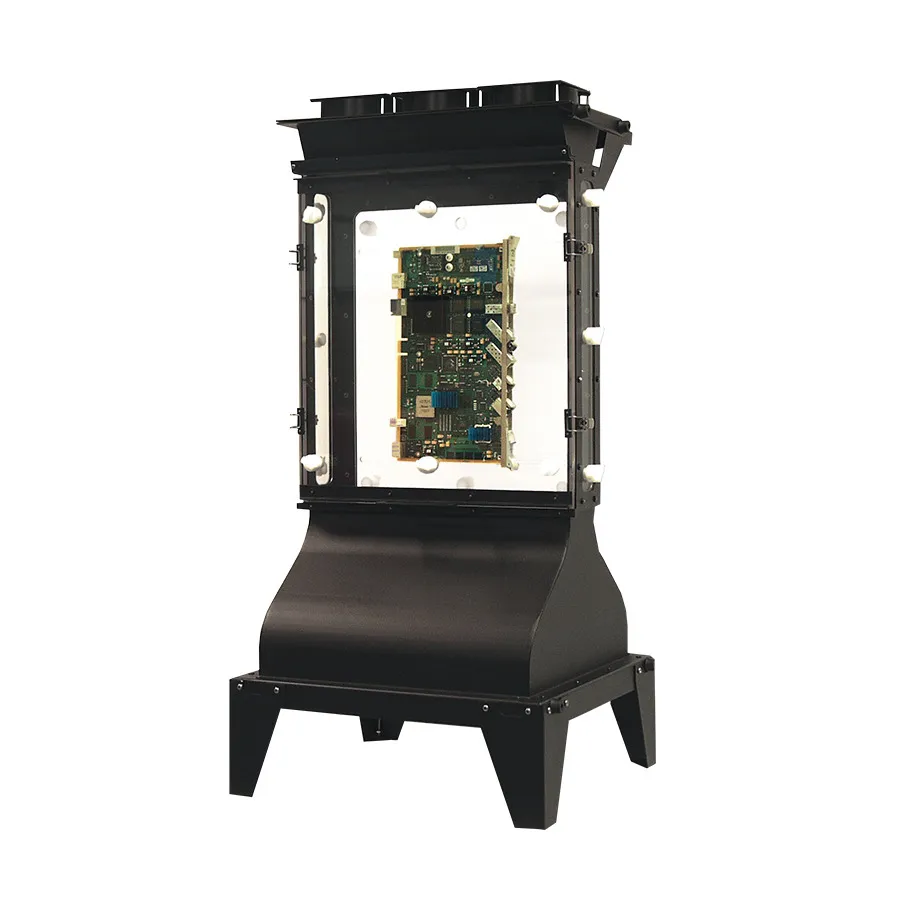

Advanced Thermal Solutions BWT-104 Open Loop Wind Tunnel
Advanced Thermal Solutions BWT-104 відкритий цикл вітровий тунель
Запитати ціну
Advanced Thermal Solutions BWT-104 bench-top wind tunnel with 18 sensor ports, 0–4 m/s flow range, and aluminum/Plexiglas construction for thermal component characterization.
Деталі продукту
| Модель | BWT-104 |
| Виробник | Advanced Thermal Solutions |
| Категорія | Wind Tunnels |
| Наявність | На замовлення |
Опис
Огляд
Advanced Thermal Solutions BWT-104 — це дослідницька вітрова тунель відкритого циклу для теплової характеризації компонентів, друкованих плат та пристроїв охолодження, таких як радіатори, теплообмінники та холодні пластини. Тунель має поліноміальну форму та систему управління потоком з сотами та сітками для розсіювання турбулентності та забезпечення рівномірного потоку.
Основні характеристики
- 18 портів датчиків для термопар, трубок Піто та датчиків температури/швидкості
- Діапазон потоку: 0–4 м/с (0–800 ft/min)
- Розміри тестової секції: 50,8 × 43,2 × 10,2 см (20 × 17 × 4 дюйми)
- Загальні розміри: 108,2 × 51,8 × 48 см (42,61 × 20,42 × 19 дюймів)
- Алюмінієвий каркас зі стінками з плексигласу для чіткої візуалізації потоку
- Напрямні шини для регульованого розміщення плат у трьох напрямках
- Три вентилятори 24 В постійного струму з індивідуальним ввімкненням/вимкненням для моделювання відмови вентилятора
- Вимоги до живлення: 24VDC при 1,5 А (джерело живлення не входить до комплекту)
Застосування
- Теплова характеризація друкованих плат та компонентів
- Тестування радіаторів та холодних пластин
- Дослідження візуалізації потоку
- Оцінка теплових характеристик компонентів
Характеристики
| Product Type | Closed Loop |
| Number of Ports | 18 |
| Power | 24VDC |
