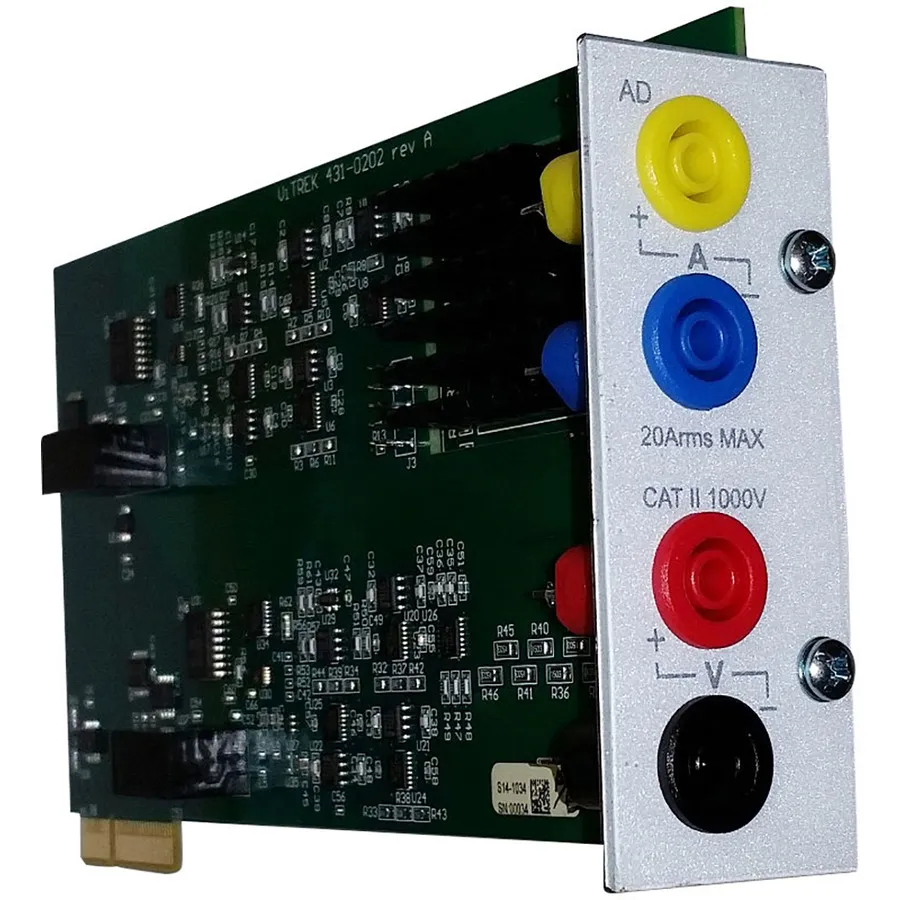

Vitrek WH карта каналу широкосмугового виміру високого струму

Огляд

Vitrek WH — карта каналу широкосмугового виміру високого струму для аналізатора гармонік PA900. Кожен електричний канал забезпечує одночасне вимірювання напруги та струму для забезпечення оптимальної точності вимірювання потужності. Карта відзначається смугою пропускання 5MHz, 22-бітною дискретизацією та підтримує безперервні струми до 30A з можливістю скидання до 200A пік.

Основні характеристики

• Карта каналу широкосмугового виміру високого струму для аналізатора PA900
• Загальна точність 0.1%
• Смуга пропускання класу 5MHz
• Розрізнювальна здатність дискретизації 22-бітна
• Максимальна безперервна вхідна напруга 600Vrms
• Опція високого струму: до 30A безперервно, 200A пік скидання
• Розрізнювальна здатність до 10µA для точних вимірювань низьких струмів
• Сумісність з трансформаторами струму із вихідним струмом (CT)
• Включає 4 кольорових міцних тестові дроти довжиною 1.5 метра
• Сертифікат калібрування NIST включений; калібрування ISO 17025 доступне за зменшеною вартістю

Модульна конструкція

• Корпус PA900 вміщує до 4 каналів вимірювання потужності
• Доступні типи каналів: S (точність 0.1%, смуга 1MHz), A (точність 0.03%, смуга 1MHz), W (широкосмугова 5MHz) та L (оптимізована для низької частоти)
• Змішування та зіставлення типів каналів для користувацьких рішень вимірювання потужності за різними цінами
