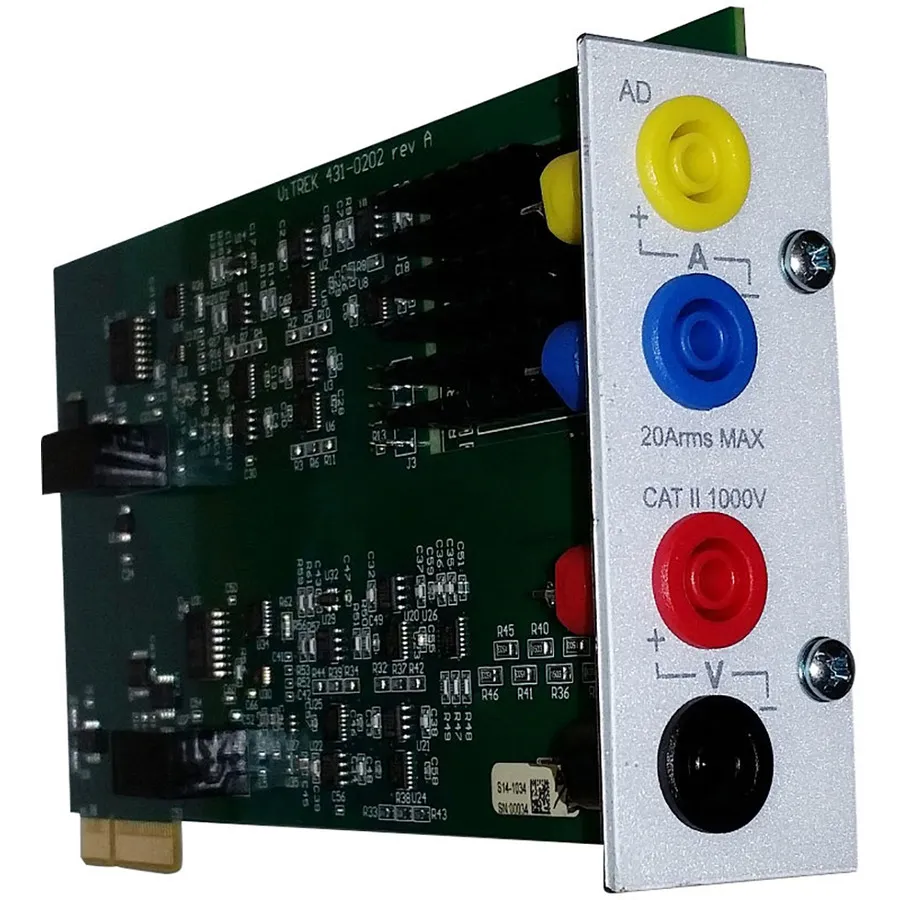

Vitrek WD Wideband Dual Current Channel Card
Vitrek WD широкосмугова двоканальна карта вимірювання струму
Vitrek WD is a wideband dual-channel current card for PA900 power analyzer featuring 5MHz bandwidth, 22-bit sampling, 0.1% accuracy, and dual current shunt input with included test leads.
Деталі продукту
| Модель | WD |
| Виробник | Vitrek |
| Категорія | Test Leads & Probes |
| Наявність | На замовлення |
Опис
Огляд
Карта вимірювання струму Vitrek WD Wideband Dual Channel — це передовий модуль вимірювання для гармонічного аналізатора потужності PA900. Цей прецизійний модуль каналу забезпечує одночасну вибірку напруги і струму для кожного з двох електричних каналів, забезпечуючи точну кореляцію фаз, критичну для аналізу якості потужності. Широкосмуговий дизайн обробляє складні реальні форми хвиль з швидкою частотою вибірок, що робить його ідеальним для вимірювання гармонік, перехідних збурень та несинусоїдальних сигналів потужності.
Основні характеристики
- Широкосмугова робота з пропускною спроможністю 5MHz для захоплення складних форм хвиль
- 22-бітна аналого-цифрова вибірка для високої роздільної здатності
- Опція входу з двома шунтами струму (до 20А безперервно, 150А пікове перевищення)
- 0.1% загальна точність обчисленої потужності
- Максимально 600Vrms безперервна вхідна напруга на канал
- Роздільна здатність до 0.1µA на вході шунта струму
- Сумісність з трансформаторами струму з вихідним струмом (CTs)
- Включає 4 кольорові 1,5 метрові важкі тестові дроти
- NIST сертифікат калібрування з невизначеностями включено
Модульний дизайн & гнучкість
Корпус PA900 вмістить до чотирьох карт каналу в будь-якій комбінації. Карта каналу WD може бути спарена з іншими типами каналів залежно від вимог вимірювання. Карта каналу типу S забезпечує економічну точність 0.1% з пропускною спроможністю 1MHz. Карта типу A надточність з точністю 0.03% і пропускною спроможністю 1MHz. Тип L оптимізований як варіант типу A високої прецизійності. Модульна архітектура дозволяє налаштувати конфігурацію для конкретних програм вимірювання потужності.
Застосування
- Вимірювання якості потужності і аналіз гармоніки
- Тестування системи електроживлення трьохфазної з одночасним вимірюванням фази
- Тестування заряджання батареї і перетворення потужності
- Введення системи електроживлення в експлуатацію та усунення несправностей у полі
- Автоматизовані системи вимірювання потужності з підключенням GPIB/USB
Характеристики
| Series | PA900 Series |
Запит ціни
