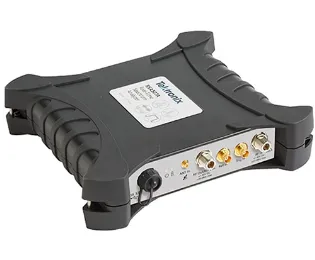

Tektronix RSA518A Spectrum Analyzer
Tektronix RSA518A аналізатор спектра
Tektronix RSA518A real-time USB spectrum analyzer covering 9 kHz to 18.0 GHz with 40 MHz bandwidth and optional tracking generator.
Деталі продукту
| Модель | RSA518A |
| Виробник | Tektronix |
| Категорія | Spectrum Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Tektronix RSA518A — портативний аналізатор спектра в реальному часі, розроблений для менеджерів спектра, полювачів перешкод та персоналу обслуговування мереж. Побудований для розв'язання проблем виявлення важковловних перешкод та обслуговування RF-мереж, RSA518A захоплює смуги пропускання 40 МГц в реальному часі з високою точністю в суворих умовах поля. З динамічним діапазоном без паразитних складових 70 дБ та покриттям частот до 18,0 ГГц, він пропонує комплексні можливості вимірювання та аналізу сигналів. Легкий форм-фактор USB дозволяє роботу від планшета або ноутбука, прискорюючи польові роботи порівняно з традиційними приладами.
Основні характеристики
- Діапазон частот: 9 кГц до 18,0 ГГц (найширше покриття в серії RSA500)
- Пропускна здатність захоплення в реальному часі 40 МГц для захоплення імпульсів та векторного аналізу
- Швидкі розгортання з повною смугою на 70 ГГц/сек для швидкого налаштування та виявлення сигналів
- Стандартний приймач GPS/GLONASS/Beidou для картографування та запису місцеположення
- Опціональний генератор слідування для вимірювання посилення/втрати та антен та кабелів
- ПЗ DataVu-PC для запису кількох пристроїв у змінних смугах пропускання
- ПЗ SignalVu-PC для обробки сигналів в реальному часі з DPX Spectrum/Spectrogram
- Технічні характеристики Mil-Std 28800 Class 2
- Вбудований акумулятор для тривалих польових операцій
- Мінімальна тривалість сигналу 15 μs зі 100% ймовірністю виявлення
- Тестування EMC/EMI з детекторами CISPR
- Інтерфейс програмування для розробки спеціальних програм
- Широкий спектр польових аксесуарів, включаючи планшети, набори калібрування та фазостабільні кабелі
Застосування
- Загальний аналіз спектра
- Інсталяція та обслуговування радіомереж
- Моніторинг спектра та управління частотами
- Пошук та усунення перешкод
- Тестування та усунення проблем EMI/EMC відповідності
- Операції спектра та координація
- Тестування на радіаційну небезпеку (RADHAZ)
- Моніторинг контролю випромінювання (EMCON)
- Моніторинг розвідки сигналів (SIGINT)
- Обслуговування та перевірка передавачів
Характеристики
| High Frequency (range) | 10GHz <= 20GHz |
| Low Frequency (range) | 1kHz <= 100kHz |
| Form Factor | USB |
| Frequency Range | 15.0 - 30.0 GHz |
| Maximum Frequency | 18 GHz |
| Noise Floor | -154 dBm |
| Product Type | USB |
| Preamplifier | Yes |
| Series | RSA500 Series |
| Bandwidth | 40 MHz |
| Accessories | EMI-NF-PROBE |
| Battery Life | 4 hrs. |
| Battery Type | Li-Ion, Smart Battery compatible with SMBus interface. |
| DC Voltage | ±40 V |
| Includes | USB 3.0 cable (2 M), A-A connection, screw lock, shoulder strap, carrying case (with room for unit, tablet, accessories), quick-start manual (printed), connector covers, WFM200BA Li-Ion rechargeable battery pack, WFM200BA Li-Ion battery pack instructions |
| Input Connector | BNC female, N type female |
| Memory | 8 GB |
| Minimum Frequency | 9 kHz |
| Operating Temperature Range | 14-131°F |
| Warranty | 3 Years |
