Tektronix RSA503A аналізатор спектра реального часу

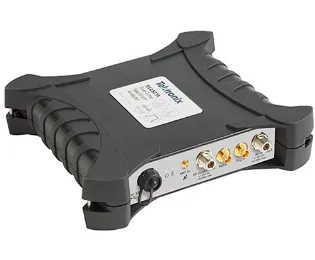

Tektronix RSA503A Real-Time Spectrum Analyzer
Tektronix RSA503A is a portable real-time spectrum analyzer covering 9 kHz to 3.0 GHz with 40 MHz bandwidth, 70 dB SFDR, and integrated GPS.
Деталі продукту
| Модель | RSA503A |
| Виробник | Tektronix |
| Категорія | Аналізатори спектра |
| Наявність | На замовлення |
Опис
Огляд
Tektronix RSA503A — портативний аналізатор спектра реального часу, розроблений для менеджерів спектра, полювачів перешкод та персоналу з обслуговування мережі, які повинні ідентифікувати та відстежувати важко знайдені перешкоди та підтримувати RF мережі на місцях. Форма-фактор на основі USB забезпечує переваги портативності легкого рішення на основі ноутбука чи планшета, зберігаючи вірність вимірювань та продуктивність виділеного аналізатора спектра. З пропускною здатністю захоплення реального часу 40 МГц, SFDR 70 dB та охопленням до 3,0 ГГц, RSA503A захоплює сигнали з вимірюваннями високої впевненості навіть у суворих польових умовах.
Основні характеристики
- Діапазон частоти: 9 кГц до 3,0 ГГц
- Пропускна здатність захоплення реального часу: 40 МГц
- Динамічний діапазон вільний від паразитних сигналів (SFDR): 70 dBc
- Мінімальна тривалість події: 15 мкс зі 100% ймовірністю перехоплення
- Портативний дизайн на основі USB для роботи з ноутбуком або планшетом
- Інтегрований приймач GPS/GLONASS/Beidou для картування місцеположення
- Опціональний генератор відстеження для вимірювань посилення/втрати та кабелю
- Надійний дизайн: специфікації довкілля MIL-STD-28800 Class 2
- Внутрішня акумуляторна батарея для розширеної польової роботи
- ПЗ DataVu-PC та SignalVu-PC з аналізом DPX® спектра
- Можливості попередньої відповідності EMC/EMI з детекторами CISPR та лініями обмежень
Застосування
- Польовий моніторинг спектра та полювання перешкод
- Обслуговування та усунення неполадок RF мережі
- Тестування та перевірка передавача
- Тестування попередньої відповідності EMI/EMC
- Характеризація мережевих елементів та антен
Комплектація
- Внутрішня акумуляторна батарея
- Приймач GPS/GLONASS/Beidou
- Комплект калібрування
- Адаптери та кабелі зі стабільною фазою
Характеристики
| High Frequency (range) | 1GHz <= 10GHz |
| Low Frequency (range) | 1kHz <= 100kHz |
| Frequency Range | 0.5 - 4.0 GHz |
| Maximum Frequency | 3 GHz |
| Tracking Generator | Yes |
| Noise Floor | -156 dBm |
| Product Type | USB |
| Preamplifier | Yes |
| Series | RSA500 Series |
| Bandwidth | 40 MHz |
| Accessories | EMI-NF-PROBE |
| Battery Life | 4 hrs. |
| Battery Type | Li-Ion, Smart Battery compatible with SMBus interface. |
| DC Voltage | ±40 V |
| Includes | USB 3.0 cable (2 M), A-A connection, screw lock, shoulder strap, carrying case (with room for unit, tablet, accessories), quick-start manual (printed), connector covers, WFM200BA Li-Ion rechargeable battery pack, WFM200BA Li-Ion battery pack instructions |
| Input Connector | BNC female, N type female |
| Memory | 8 GB |
| Minimum Frequency | 9 kHz |
| Operating Temperature Range | 14-131°F |
| Warranty | 3 Years |
Запит ціни
