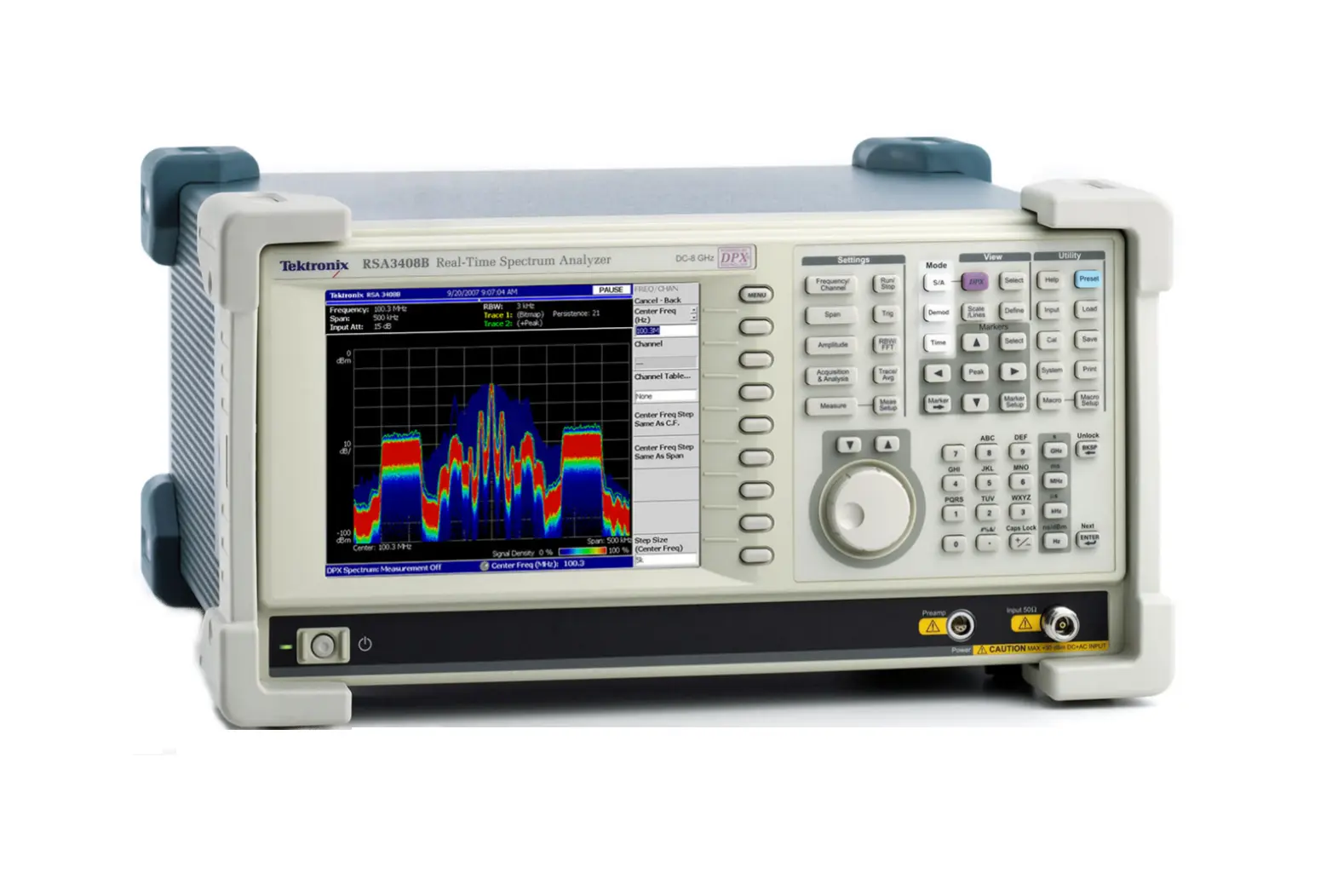

Tektronix RSA3408B аналізатор спектра реального часу

Огляд

Tektronix RSA3408B — це високопродуктивний аналізатор спектра реального часу з серії RSA3000B, який пропонує покриття частот від DC до 8 GHz з пропускною здатністю реального часу 36 MHz. Прилад має революційний дисплей спектра DPX Live RF, який забезпечує інтуїтивне, кольорне представлення перехідних сигналів, що змінюються з часом у частотній області, дозволяючи миттєво виявити проблеми конструкції та перехідні аномалії, які звичайні аналізатори пропускають.

RSA3408B поєднує аналіз спектра, аналіз векторного сигналу та можливості виявлення у реальному часі в одному приладі. Його можливість запуску в частотній області та кореляційний аналіз у різних доменах дозволяють швидко виявити основні причини при розв'язуванні проблем з конструкціями та системами RF.

Основні характеристики

• Діапазон частот від DC до 8 GHz з повністю попередньо відібраною операцією без образів
• Максимальна пропускна здатність захоплення 36 MHz, захоплюючи всі сигнали в діапазоні вимірювання
• Дисплей спектра DPX Live RF з >48,000 вимірювань спектра на секунду
• Frequency Mask Trigger для захоплення RF сигналів, запущених на основі подій
• Повна довжина захоплення 1.28 s при пропускній здатності 36 MHz для довгострокового аналізу
• Кореляційний аналіз у часовій, частотній, фазовій та амплітудній областях
• Вимірювання потужності, включаючи ACLR, Power vs. Time, CCDF та статистику PDF
• Вимірювання ширини та коефіцієнту заповнення імпульсу з кореляцією фази від імпульсу до імпульсу
• Аналогова демодуляція включаючи AM, FM та PM з аналізом спотворення звуку
• 8.4 дюймовий інтерфейс користувача з клавіатурою та миш
• Кілька портів інтерфейсу: GPIB, LAN, USB(2)
• Опціональна глибока пам'ять, входи IQ, цифровий вихід IQ та опції аналізу модуляції

Застосування

• Валідація конструкції та розв'язування проблем для систем бездротового зв'язку
• Виявлення та характеризація перехідних сигналів
• Моніторинг RF у реальному часі та аналіз перешкод
• Тестування відповідності на емісію та попередній тест відповідності
• Аналіз цілісності сигналу в складних системах зв'язку
• Дослідження та розробка систем RF/мікрохвилювого діапазону

Опціональні можливості

• Опція глибокої пам'яті (65.5 MSample) з покращеним Frequency Mask Trigger
• Опції входу IQ та диференціального входу IQ (пропускна здатність 40 MHz)
• Цифровий вихід IQ для зовнішньої обробки (до пропускної здатності 36 MHz)
• Опції продвинутого аналізу модуляції, RFID та джерела сигналу
• Аналіз стандартів: GSM/EDGE, CDMA 1X, TD-SCDMA, WLAN 802.11, W-CDMA/HSDPA/HSUPA
• Аналіз спотворення звуку для сигналів baseband, AM та FM
• Знімний жорсткий диск 40 GB для портативності даних
