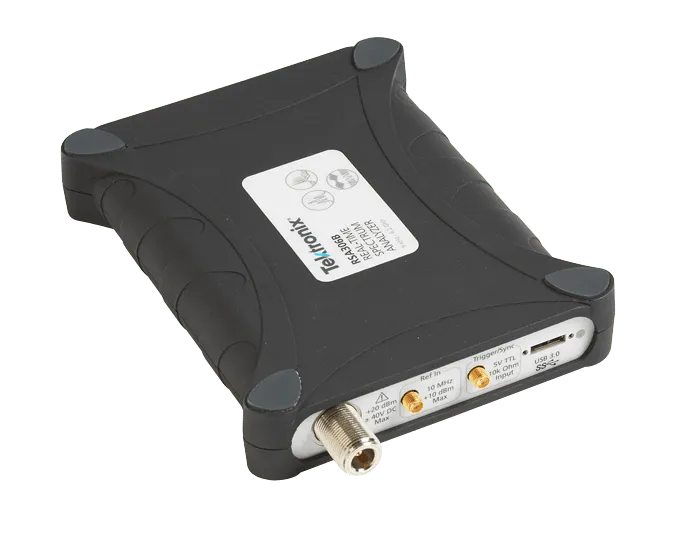

Tektronix RSA306B USB Real-Time Spectrum Analyzer
Tektronix RSA306B USB аналізатор спектра реального часу
Tektronix RSA306B is a USB real-time spectrum analyzer offering 9 kHz–6.2 GHz frequency range, 40 MHz acquisition bandwidth, and real-time DPX display.
Деталі продукту
| Модель | RSA306B |
| Виробник | Tektronix |
| Категорія | Spectrum Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Tektronix RSA306B — це аналізатор спектра реального часу, підключений через USB, який розділяє захоплення сигналу від обробки вимірювань, забезпечуючи економічний аналіз на вашому ПК. Він охоплює діапазон від 9 kHz до 6.2 GHz з пропускною здатністю реального часу 40 MHz, дозволяючи повне захоплення сучасних широкосмугових сигналів, включаючи передачі WLAN та LTE. Прилад розроблений для польових та лабораторних застосувань, включаючи попередній тест EMI на відповідність, полювання на перехідні процеси та виявлення сигналів.
RSA306B включає програмне забезпечення SignalVu-PC для комплексного аналізу та підтримує інтеграцію API з MATLAB для користувацьких процедур вимірювання. Його портативний дизайн та живлення через USB роблять його придатним для мобільного тестування у виробництві, польовому обслуговуванні та середовищах розробки конструкцій.
Основні характеристики
- Покриття частот від 9 kHz до 6.2 GHz з діапазоном вимірювання +20 dBm до –160 dBm
- Пропускна здатність реального часу 40 MHz з 100% ймовірністю перехоплення для сигналів 100 μs
- Дисплей DPX Live RF спектра з візуалізацією перехідних процесів у реальному часі
- Опція Frequency Mask Trigger для захоплення RF аномалій на основі подій
- 17 стандартних вимірювань спектра та аналізу сигналів
- Опції для аналізу модуляції, WLAN, LTE, Bluetooth та вимірювання імпульсів
- Повнофункціональне програмне забезпечення SignalVu-PC з API та драйверами MATLAB
- Трирічна гарантія та можливість потокового захоплення
- Екологічні специфікації Mil-Std 28800 Class 2 для жорстких умов
Застосування
- Попередній тест EMI на відповідність та діагностичні вимірювання
- Виявлення та аналіз перехідних сигналів
- Полювання та ідентифікація перешкод
- Валідація конструкції для бездротового зв'язку
- Моніторинг спектра в реальному часі у виробництві та польовому обслуговуванні
Комплектація
- USB 3.0 кабель із фіксатором (1 M)
- Документація та надрукована інструкція з безпеки/установки
- Програмне забезпечення SignalVu-PC (завантаження або перевірка ліцензії на Tektronix)
Характеристики
| High Frequency (range) | 1GHz <= 10GHz |
| Low Frequency (range) | 1kHz <= 100kHz |
| Form Factor | USB |
| Frequency Range | 4.0 - 8.0 GHz |
| Maximum Frequency | 6.2 GHz |
| Product Type | USB |
| Series | RSA300 Series |
| Bandwidth | 40 MHz |
| Accessories | EMI-NF-PROBE |
| Connector Type | Type-N |
| DC Voltage | ±40 V |
| Includes | USB 3.0 locking cable (1 M), SignalVu-PC software, documentation, USB key, Printed safety/installation manual (English) |
| Input Connector | Type-N female |
| Memory | 8 GB |
| Minimum Frequency | 9 kHz |
| Operating Temperature Range | 14-131°F |
| Warranty | 3 Years |
