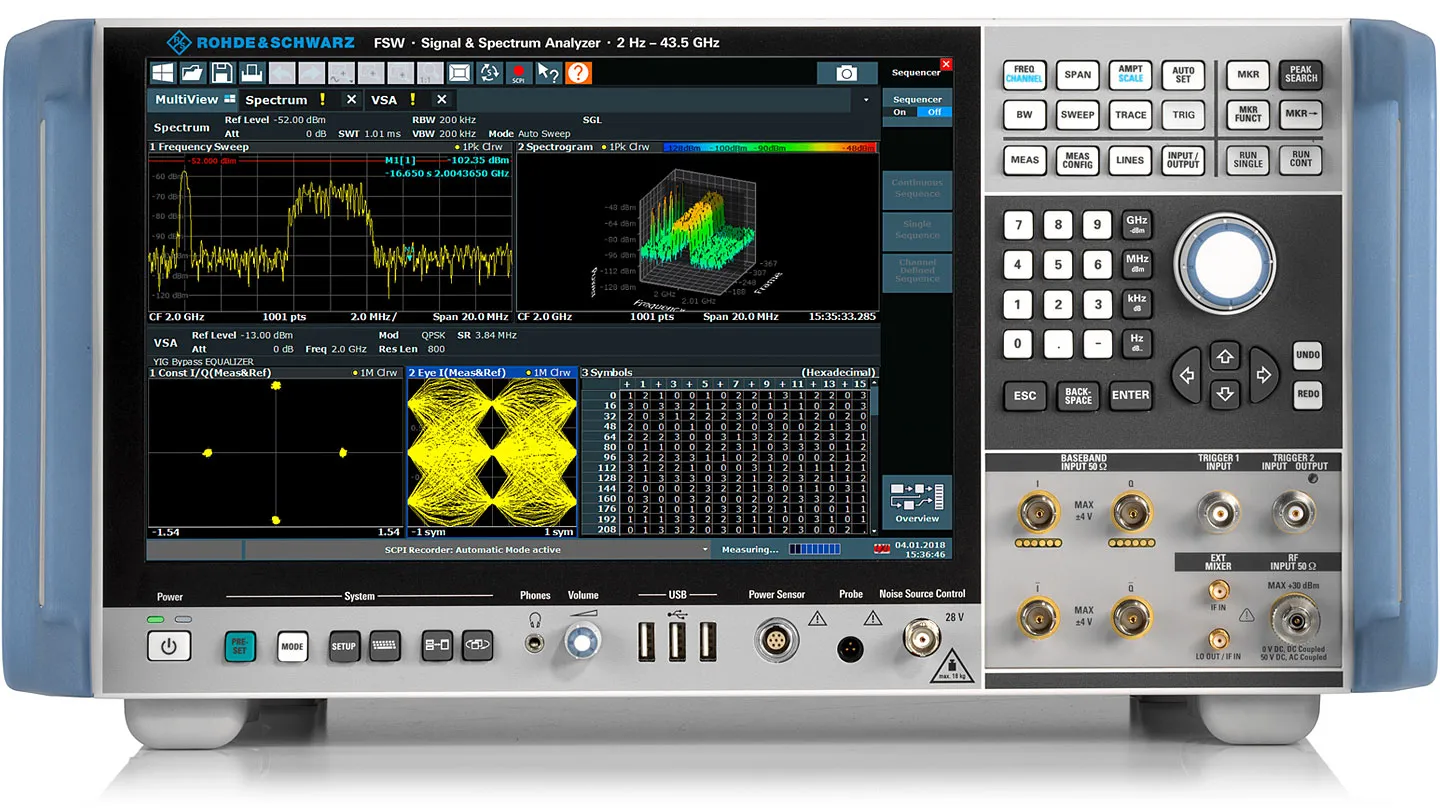

Rohde & Schwarz FSW50 Signal and Spectrum Analyzer

Огляд

Rohde & Schwarz FSW50 — це високопродуктивний аналізатор сигналів та спектра призначений для передових RF та мікрохвильових вимірювань до 50 ГГц. З винятковою фазовою шумовою характеристикою та широкою внутрішньою пропускною спроможністю при аналізі до 8.3 ГГц, він підтримує характеризацію широкосмугових RF компонентів та складних модульованих сигналів, що використовуються в додатках 5G, радіолокаційного, супутникового та автомобільного контролю. 12.1-дюймовий сенсорний дисплей забезпечує інтуїтивну роботу з можливістю паралельних вимірювань та аналізу у реальному часі.

Основні характеристики

• Частотний діапазон: 2 Гц – 50 ГГц
• Максимальна пропускна спроможність при аналізі: 8.3 ГГц
• Фазовий шум: –136 dBc (1 Гц) при 1 ГГц, зміщення 10 кГц
• Виявлена середня шумова характеристика (DANL): –156 dBm (1 Гц) при 2 ГГц
• 12.1-дюймовий сенсорний екран із підтримкою жестів та інтерфейсом Windows 10
• Аналіз у реальному часі до 800 МГц пропускної спроможності
• Роздільна пропускна спроможність від 1 Гц до 80 МГц
• Кілька додатків вимірювання з можливістю паралельного відображення
• SCPI рекордер для автоматизованого створення скриптів вимірювання
• Масштабована пропускна спроможність демодуляції до 8.3 ГГц з опціональними модулями
• Сумісність з гармонійними змішувачами для частот понад 50 ГГц

Застосування

• Тестування RF та мікрохвильових компонентів
• Аналіз та валідація сигналів 5G New Radio
• Аналіз та демодуляція супутникових RF сигналів
• Характеризація радіолокаційних та автомобільних радіолокаційних сигналів
• Виявлення сигналів з частотним стрибанням та перехідних процесів
• Оцінка якості векторних сигналів та модуляції
