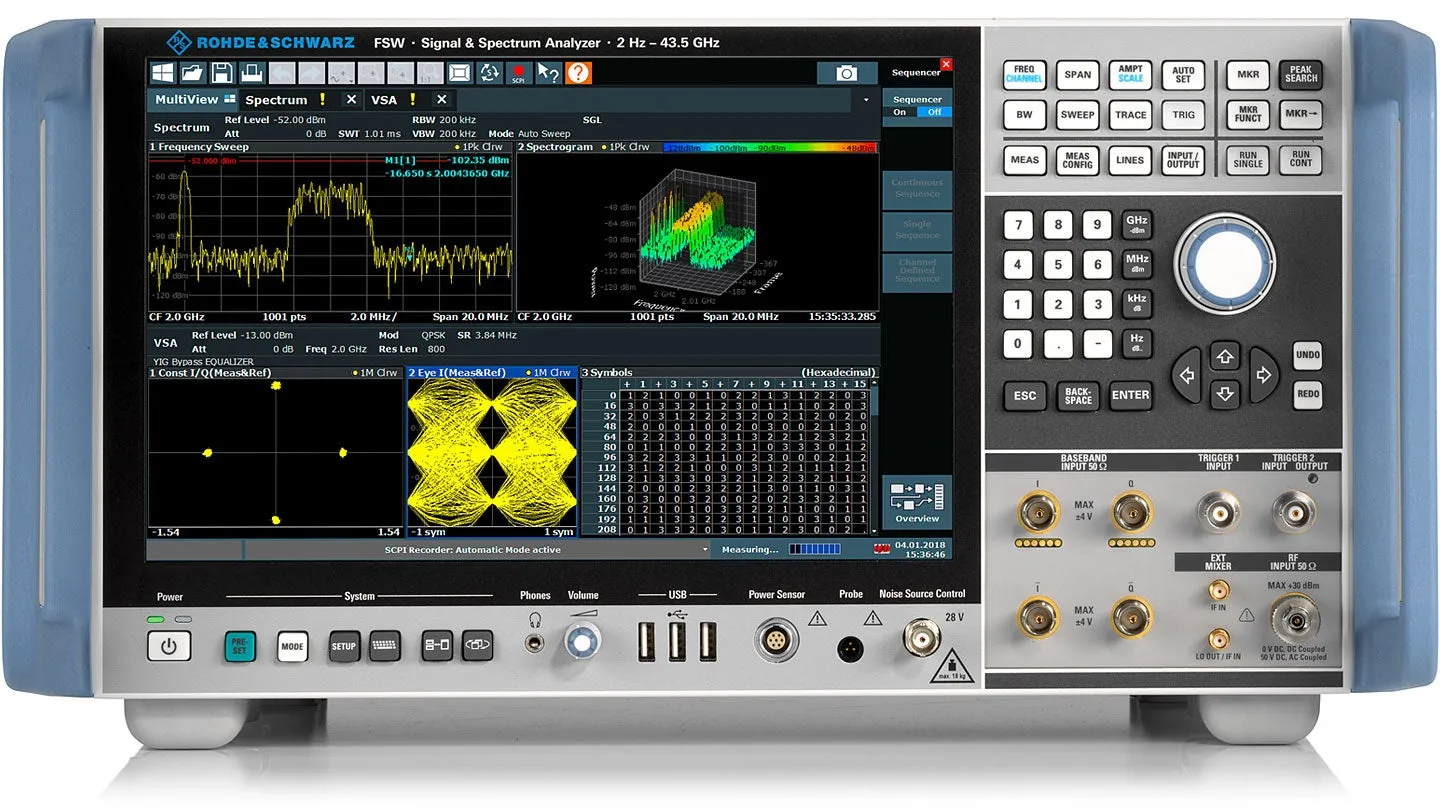

Rohde & Schwarz FSW43 Signal and Spectrum Analyzer

Огляд

Rohde & Schwarz FSW43 — це високопродуктивний аналізатор сигналів та спектра призначений для мікрохвильових та міліметрових вимірювань до 43.5 ГГц. З винятковою фазовою шумовою характеристикою та широкою внутрішньою пропускною спроможністю при аналізі до 8.3 ГГц, він забезпечує характеризацію широкосмугових RF компонентів та складних модульованих сигналів, що використовуються в додатках 5G, радіолокаційного та автомобільного контролю. 12.1-дюймовий сенсорний дисплей забезпечує інтуїтивну роботу з можливістю паралельних вимірювань.

Основні характеристики

• Частотний діапазон: 2 Гц – 43.5 ГГц
• Максимальна пропускна спроможність при аналізі: 8.3 ГГц
• Фазовий шум: –136 dBc (1 Гц) при 1 ГГц, зміщення 10 кГц; –117 dBc (1 Гц) при 40 ГГц
• Виявлена середня шумова характеристика (DANL): –156 dBm (1 Гц) при 2 ГГц
• 12.1-дюймовий сенсорний екран із підтримкою жестів та інтерфейсом Windows 10
• Аналіз у реальному часі до 800 МГц пропускної спроможності
• Роздільна пропускна спроможність від 1 Гц до 80 МГц
• Кілька додатків вимірювання з можливістю паралельного відображення
• SCPI рекордер для автоматизованого створення скриптів вимірювання
• Масштабована пропускна спроможність демодуляції до 8.3 ГГц з опціональними модулями

Застосування

• Тестування мікрохвильових компонентів та систем
• Аналіз та валідація сигналів 5G New Radio
• Характеризація радіолокаційних та автомобільних радіолокаційних сигналів
• Вимірювання сигналів з частотним стрибанням та скошених сигналів
• Демодуляція та аналіз супутникових RF сигналів
• Оцінка якості векторних сигналів та модуляції
