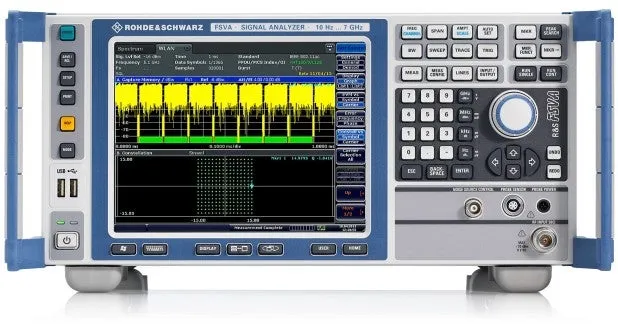

Rohde & Schwarz FSVA13 Signal and Spectrum Analyzer

Огляд

Rohde & Schwarz FSVA13 — універсальний аналізатор сигналів і спектру, розроблений для розробки, виробництва, встановлення та обслуговування RF систем. Прилад поєднує високий динамічний діапазон з винятково низьким фазовим шумом, що робить його ідеальним для вимірювань, що вимагають точності, таких як вимірювання ACLR та характеризація фазового шуму.

Основні характеристики

• Діапазон частот: 10 Hz до 13.6 GHz з опціональним розширенням до 500 GHz за допомогою гармонічних змішувачів
• Пропускна здатність аналізу сигналу до 160 MHz з опціональним модулем FSV-B160
• Інтуїтивний сенсорний дисплей для зручної роботи
• Невизначеність вимірювання рівня 0.4 dB до 7 GHz
• Низький рівень середнього відображеного шуму (DANL): типово –151 dBm (1 Hz) на 13 GHz
• Високий перетин третього порядку (TOI): типово 20 dBm для частот нижче 3.6 GHz
• Винятково низький фазовий шум: типово –118 dBc (1 Hz) на 1 GHz, відхилення 10 kHz
• Знімні твердотільні або жорсткі диски для забезпечення конфіденційності даних

Застосування

• Вимірювання фазового шуму та коефіцієнта шуму
• Аналіз векторного сигналу та аналогова демодуляція
• Діагностика EMI та виявлення RFI
• Вимірювання ACLR на вузькосмугових сигналах
• Тестування бездротових стандартів: LTE, WLAN (802.11ac), WCDMA, GSM, Bluetooth
• Характеризація компонентів RF та модулів
