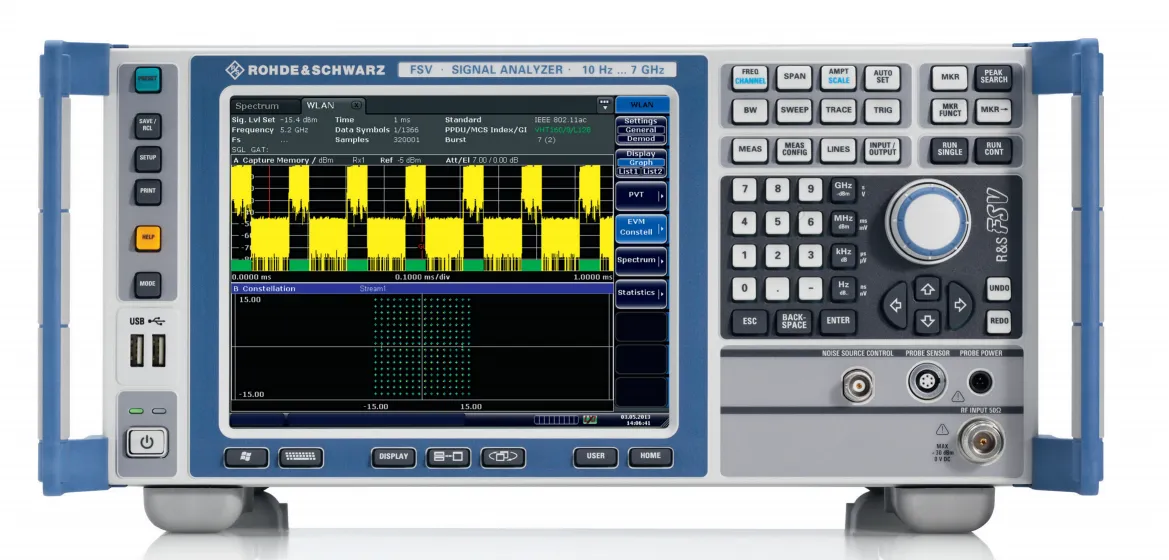

Rohde & Schwarz FSV7 Signal and Spectrum Analyzer

Огляд

Аналізатор сигналів та спектра Rohde & Schwarz FSV7 — універсальний прилад, призначений для користувачів, які працюють у розробці, виробництві, встановленні та обслуговуванні RF систем. Він забезпечує аналіз цифрової модуляції для найсучасніших стандартів мобільного зв'язку та бездротових технологій з пропускною здатністю аналізу до 160 МГц для вимірювань на компонентах, мікросхемах та базових станціях.

FSV7 добре підходить для вимірювань маски спектрального випромінювання відповідно до стандартів, вимірювань паразитного випромінювання та вимірювань коефіцієнта витоку на сусідніх каналах (ACLR). Він також пропонує комплексні вимірювальні застосування для діагностики ЕМЗ, вимірювань фазового шуму, коефіцієнта шуму, аналогової демодуляції та аналізу векторного сигналу в діапазоні від 10 Гц до 7 ГГц.

Основні характеристики

• Діапазон частот від 10 Гц до 7 ГГц
• Пропускна здатність аналізу сигналу до 160 МГц
• Невизначеність вимірювання рівня 0,4 дБ
• Фазовий шум: –110 дБc (1 Hz) при зміщенні частоти 10 кГц
• Точка перехоплення третього порядку (TOI): +15 дБm
• Інтуїтивний інтерфейс на основі сенсорного екрана
• Відображуваний середній рівень шуму (DANL): –155 дБm на 1 ГГц
• Змінні накопичувачі на SSD або жорсткому диску для безпеки даних
• Підключення GPIB або LAN

Застосування

• Розробка та проектування RF систем
• Виробниче тестування та контроль якості
• Польові роботи з встановлення та обслуговування
• Діагностика та усунення неполадок ЕМЗ
• Вимірювання фазового шуму та коефіцієнта шуму
• Аналіз сигналів LTE та WLAN (IEEE 802.11ac)
• Тестування WCDMA/HSPA+ та GSM/EDGE
• Перевірка відповідності Bluetooth та стандартів бездротового зв'язку
