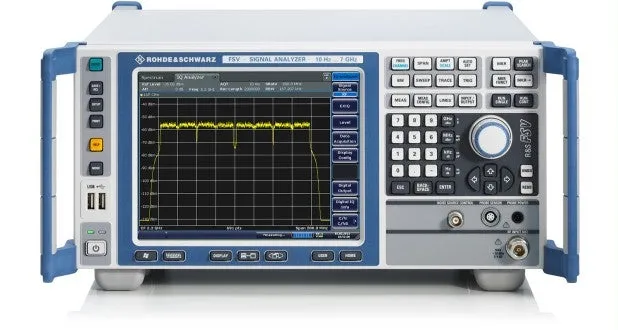

Rohde & Schwarz FSV40-N Signal and Spectrum Analyzer

Огляд

Аналізатор сигналів та спектра Rohde & Schwarz FSV40-N — надзвичайно швидкий та універсальний прилад для користувачів, орієнтованих на продуктивність, які працюють у розробці, виробництві, встановленні та обслуговуванні RF систем. Відрізняється вбудованим прецизійним кварцовим генератором OCXO, FSV40-N забезпечує видатні RF властивості з пропускною здатністю аналізу сигналу 160 МГц, непорівнюваною в його класі.

FSV40-N виділяється RF вимірюваннями з п'ятикратно швидшою роботою, ніж порівнювані аналізатори. Його оптимізовані вимірювальні процедури забезпечують високу пропускну здатність даних, що робить його ідеальним для розроблення, виробничого тестування та польових робіт. Із сенсорним екраном, компактним дизайном та прямою підтримкою датчиків потужності, це чудовий вибір для комплексної характеризації RF систем.

Основні характеристики

• Діапазон частот від 10 Гц до 40 ГГц
• Пропускна здатність аналізу сигналу до 160 МГц
• Прецизійний кварцовий генератор OCXO включений як стандарт
• Невизначеність вимірювання рівня 0,4 дБ до 7 ГГц
• Фазовий шум: –110 дБc (1 Hz) при зміщенні частоти 10 кГц
• Точка перехоплення третього порядку (TOI): +15 дБm
• Виняткова швидкість вимірювання — п'ять разів швидше за порівнювані аналізатори
• Інтуїтивний інтерфейс на основі сенсорного екрана
• Змінний жорсткий диск для безпеки даних

Застосування

• Розробка RF систем з високошвидкісними вимірюваннями
• Виробниче тестування та збір даних з високою пропускною здатністю
• Польові роботи з встановлення та обслуговування
• Тестування GSM/EDGE та EDGE Evolution
• Аналіз сигналів WCDMA/HSPA+, LTE та WiMAX
• Перевірка відповідності WLAN (802.11) та стандартів бездротового зв'язку
• Вимірювання CDMA2000 та 1xEV-DO
• Аналіз векторного сигналу та модуляції
