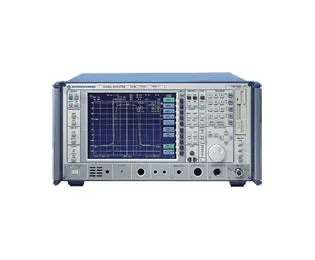

Rohde & Schwarz FSIQ7 Signal Analyzer
Rohde & Schwarz FSIQ7 аналізатор сигналів
Запитати ціну
Rohde & Schwarz FSIQ7 is a compact signal analyzer with 20 Hz to 7 GHz frequency coverage, ultrawide dynamic range, integrated vector signal analyzer, and -150 dBm noise floor.
Деталі продукту
| Модель | FSIQ7 (1166.1660.08) |
| Виробник | Rohde & Schwarz |
| Категорія | Spectrum Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz FSIQ7 — це складний аналізатор сигналів, призначений для комплексного аналізу спектра та модуляції. З частотним охопленням від 20 Hz до 7 GHz та надширокою динамічною областю, він поєднує вимірювання в частотній області, часовій області та області модуляції в одному портативному приладі, що робить його ідеальним для розробки, виробництва та польових застосувань.
Основні характеристики
- Частотний діапазон: 20 Hz до 7 GHz
- Смуга розділення від 1 Hz до 10 MHz з регульованим фільтруванням
- Відображений середній рівень шуму: -150 dBm (смуга 10 Hz)
- Точка перетину третього порядку: +20 dBm
- Шум фази: -150 dBc/Hz (зміщення 5 MHz)
- Динамічний діапазон ACPR 75 dB для вимірювань W-CDMA
- Загальна невизначеність вимірювань менше 1.5 dB в усьому діапазоні частот
- RMS детектор для точних вимірювань потужності
- Швидкий аналіз спектра з часом розгортки 5 ms
- Аналіз часової області з можливістю нульового діапазону 1 µs
- Вбудований векторний аналізатор сигналів для цифрових та аналогових модуляцій
Застосування
- Аналіз та характеризація сигналів мобільного радіо
- Вимірювання ACPR (Adjacent Channel Power Ratio)
- Аналіз векторного сигналу з відображенням діаграми сузір'я
- Тестування виробництва та перевірка розробки
- Польовое обслуговування та вимірювання на місцях
Характеристики
| Frequency Range | 20 Hz to 7 GHz |
| Resolution Bandwidth | 1 Hz to 10 MHz |
| Displayed Average Noise Floor | -150 dBm (10 Hz bandwidth) |
| Third-Order Intercept | +20 dBm |
| Phase Noise | -150 dBc/Hz (5 MHz offset) |
| ACPR Dynamic Range | 75 dB (W-CDMA, 4.096 MHz integration bandwidth) |
| Total Measurement Uncertainty | <1 dB up to 2.2 GHz, <1.5 dB up to 7 GHz |
| Sweep Time | 5 ms (full span) |
| Zero Span Sweep Time | 1 µs |
