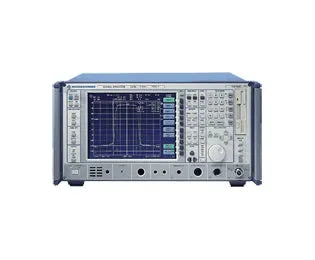

Rohde & Schwarz FSIQ7 Signal Analyzer

Огляд

Rohde & Schwarz FSIQ7 — це складний аналізатор сигналів, призначений для комплексного аналізу спектра та модуляції. З частотним охопленням від 20 Hz до 7 GHz та надширокою динамічною областю, він поєднує вимірювання в частотній області, часовій області та області модуляції в одному портативному приладі, що робить його ідеальним для розробки, виробництва та польових застосувань.

Основні характеристики

• Частотний діапазон: 20 Hz до 7 GHz
• Смуга розділення від 1 Hz до 10 MHz з регульованим фільтруванням
• Відображений середній рівень шуму: -150 dBm (смуга 10 Hz)
• Точка перетину третього порядку: +20 dBm
• Шум фази: -150 dBc/Hz (зміщення 5 MHz)
• Динамічний діапазон ACPR 75 dB для вимірювань W-CDMA
• Загальна невизначеність вимірювань менше 1.5 dB в усьому діапазоні частот
• RMS детектор для точних вимірювань потужності
• Швидкий аналіз спектра з часом розгортки 5 ms
• Аналіз часової області з можливістю нульового діапазону 1 µs
• Вбудований векторний аналізатор сигналів для цифрових та аналогових модуляцій

Застосування

• Аналіз та характеризація сигналів мобільного радіо
• Вимірювання ACPR (Adjacent Channel Power Ratio)
• Аналіз векторного сигналу з відображенням діаграми сузір'я
• Тестування виробництва та перевірка розробки
• Польовое обслуговування та вимірювання на місцях
