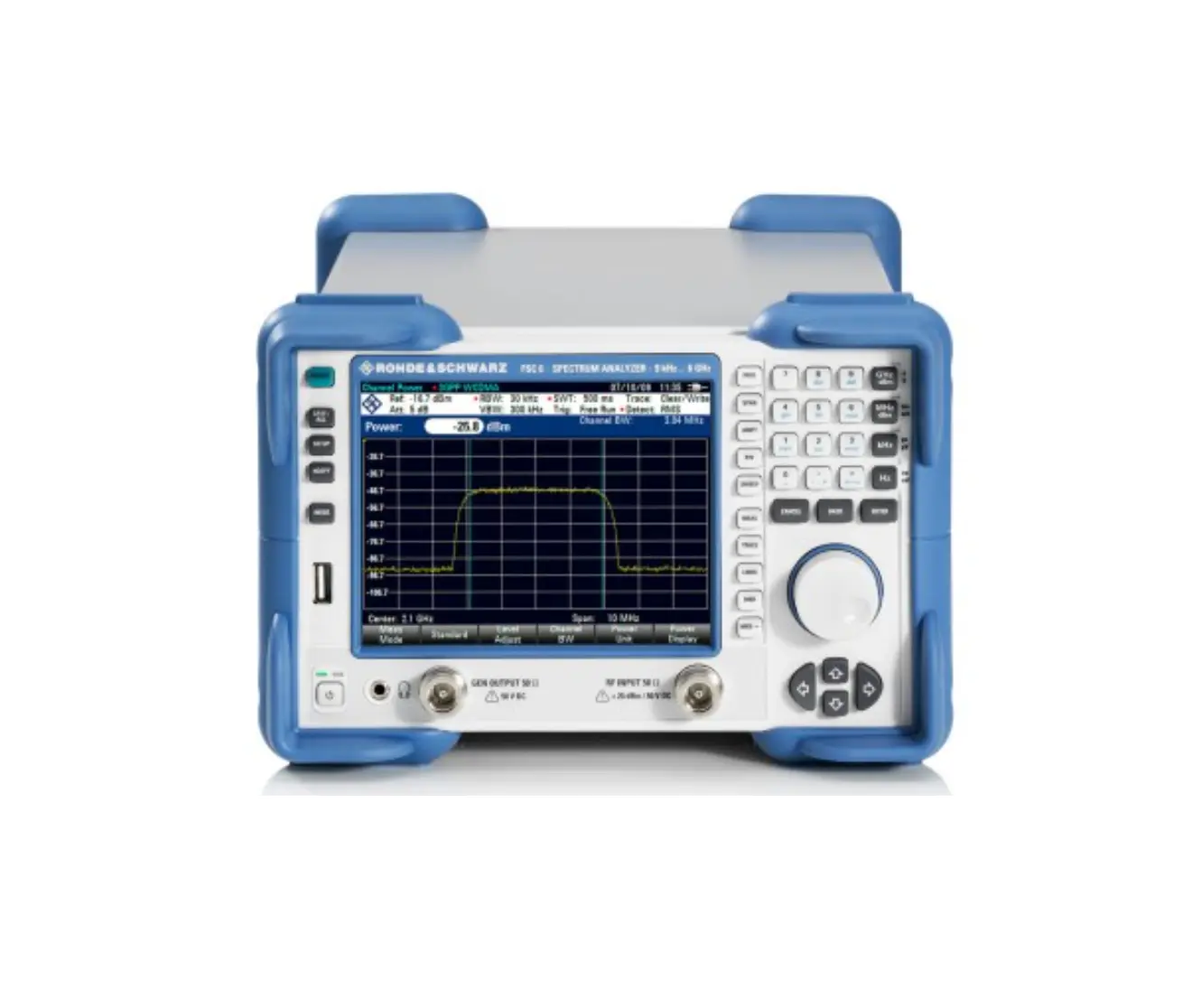

Rohde & Schwarz FSC6 Spectrum Analyzer with Tracking Generator

Огляд

Rohde & Schwarz FSC з вбудованим генератором відстеження — це компактний, економічний аналізатор спектру, що поєднує можливості вимірювання та генерування сигналу для комплексного RF тестування. Розроблений для розробки, виробничого тестування, обслуговування та навчання, забезпечує чудові RF характеристики з високою точністю вимірювань та універсальним генеруванням сигналу.

Основні характеристики

• Діапазон частот 9 кГц - 6 ГГц
• Смуги розділення 10 Гц - 3 МГц
• Висока чутливість: менше ніж –141 дБм (1 Гц) або менше ніж –161 дБм з опціональним передсилювачем
• Високе перетворення третього порядку: більше ніж 10 дБм, як правило 15 дБм
• Низька невизначеність вимірювання: менше 1 дБ
• Вбудований генератор відстеження для скалярних вимірювань передачі
• Лічильник частоти з розділенням 0,1 Гц
• Компактний дизайн для мінімального використання місця на столі
• Низька споживання енергії: 12 Вт

Функції вимірювання

• Скалярне вимірювання передачі для кабелів, фільтрів та підсилювачів
• Маркер шуму для визначення потужності шуму з відношенням 1 Гц
• Контроль лінії обмеження (pass/fail) для перевірки відповідності
• Вимірювання глибини модуляції AM
• Вимірювання гармонік та загального коефіцієнта гармонійних спотворень
• Демодулятор AM/FM з вбудованим динаміком та виходом для навушників
• Вимірювання напруженості поля з урахуванням коефіцієнтів антени
• Вимірювання потужності на імпульсних сигналах з попередніми встановленнями GSM та EDGE
• Вимірювання потужності сусідніх каналів (ACLR)

Застосування

• RF розробка та тестування компонентів
• Скалярні вимірювання характеристик передачі
• Характеризація фільтрів та підсилювачів
• Контроль якості виробництва та перевірка
• Обслуговування та усунення неполадок
• Навчання RF професіоналів

Комплектація

• Кабель живлення
• USB кабель для підключення до ПК
• Посібник швидкого старту
• CD-ROM з керівництвами користувача та обслуговування
