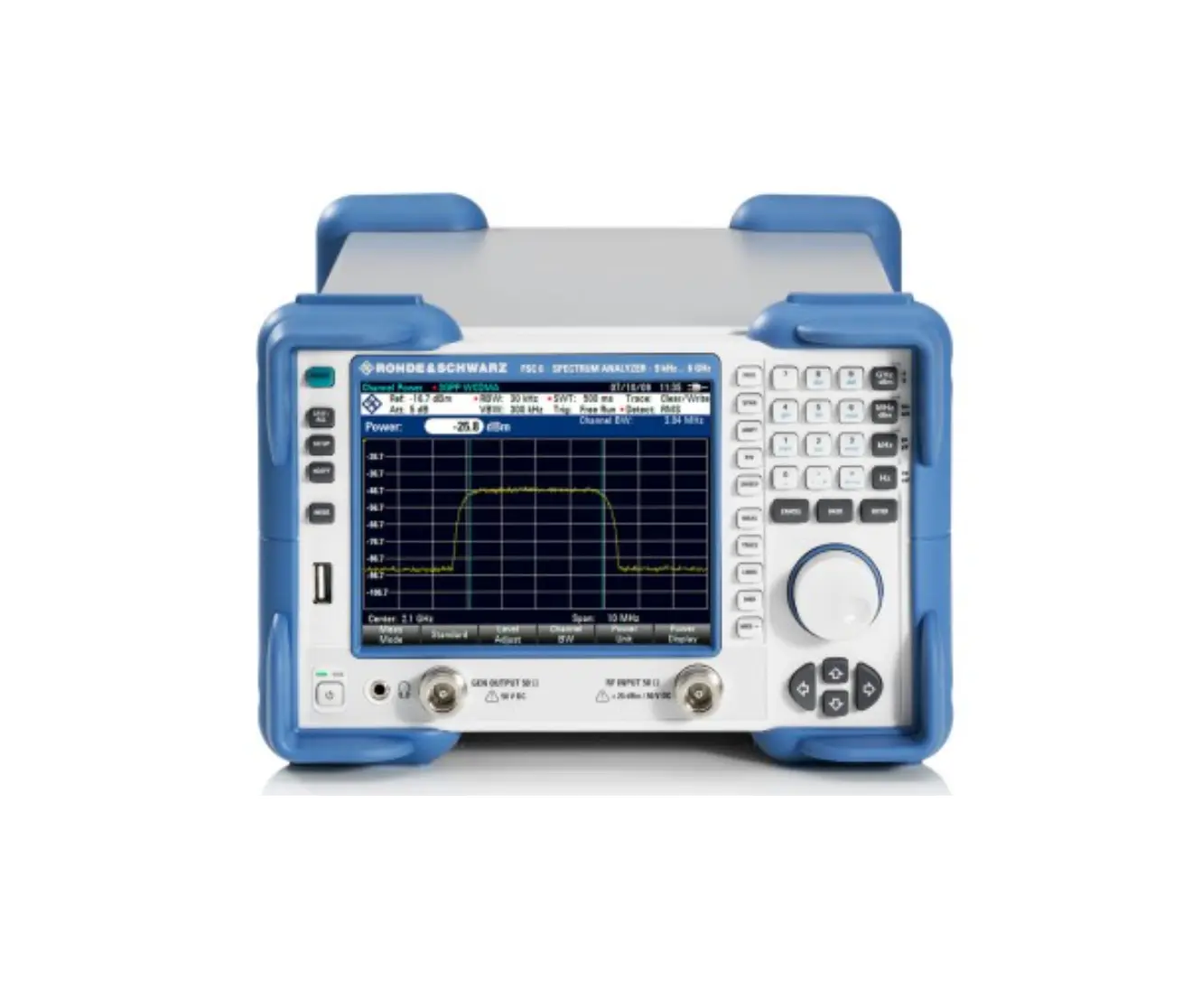

Rohde & Schwarz FSC3 Spectrum Analyzer with Tracking Generator

Огляд

Rohde & Schwarz FSC3 з вбудованим генератором відстеження — це компактний та економічний аналізатор спектру, який пропонує професійні можливості вимірювання та тестування RF з характерною для Rohde & Schwarz якістю. Прилад розроблений для застосувань від розроблення та тестування RF виробів, включно з тестуванням компонентів, до виробництва та підготовки фахівців. FSC3 забезпечує відмінні характеристики, високу точність вимірювання та швидкі вимірювання передавання. Компактна конструкція робить його ідеальним для лабораторних столів і ефективно розміщується в стійках стандарту 19 дюймів.

Основні характеристики

• Діапазон частот: 9 kHz до 3 GHz
• Смуги роздільної здатності: 10 Hz до 3 MHz
• Вбудований генератор відстеження для вимірювання передавання
• Висока чутливість: менше −141 dBm при 1 Hz (опціонально менше −161 dBm з підсилювачем)
• Висока інтермодуляція третього порядку: більше 10 dBm (типово 15 dBm)
• Низька невизначеність вимірювання: менше 1 dB
• Низьке енергоспоживання: 12 W

Можливості вимірювання

• Вимірювання скалярної передачі для кабелів, фільтрів та підсилювачів
• Маркер шуму для визначення потужності шуму в смузі 1 Hz
• Лічильник частоти з розділенням 0,1 Hz
• Контроль граничних ліній (функція pass/fail) для перевірки відповідності вимогам
• Вимірювання глибини модуляції AM
• Аналіз гармонік та коефіцієнта гармонійних спотворень (THD)
• Демодулятор AM/FM аудіо з вбудованим динаміком та виходом для навушників
• Вимірювання напруженості поля з урахуванням коефіцієнтів антени (дисплей у dBμV/m)
• Вимірювання потужності імпульсних сигналів з передустановками для стандартів GSM та EDGE
• Визначення проблем EMC на друкованих платах за допомогою набору зондів ближнього поля R&S HZ-15 (30 MHz до 3 GHz)
• Вимірювання потужності каналу в каналах 3GPP WCDMA, cdmaOne, CDMA2000 та LTE
• Вимірювання займаної смуги (OBW)
• Вимірювання потужності прилеглих каналів з точністю до 12 каналів (ACLR)
• Синхронна розгортка для відображення спектру модуляції імпульсних сигналів
• Вимірювання паразитного випромінювання

Застосування

• Розроблення та тестування RF виробів і компонентів
• Вимірювання характеристик кабелів, фільтрів та підсилювачів
• Виробництво та контроль якості
• Обслуговування та технічна підтримка
• Навчання фахівців RF
• EMC тестування та перевірка нормативної відповідності

Комплектація

• Кабель живлення
• USB кабель для підключення до ПК
• Посібник швидкого запуску
• CD-ROM з операційним та сервісним посібниками
