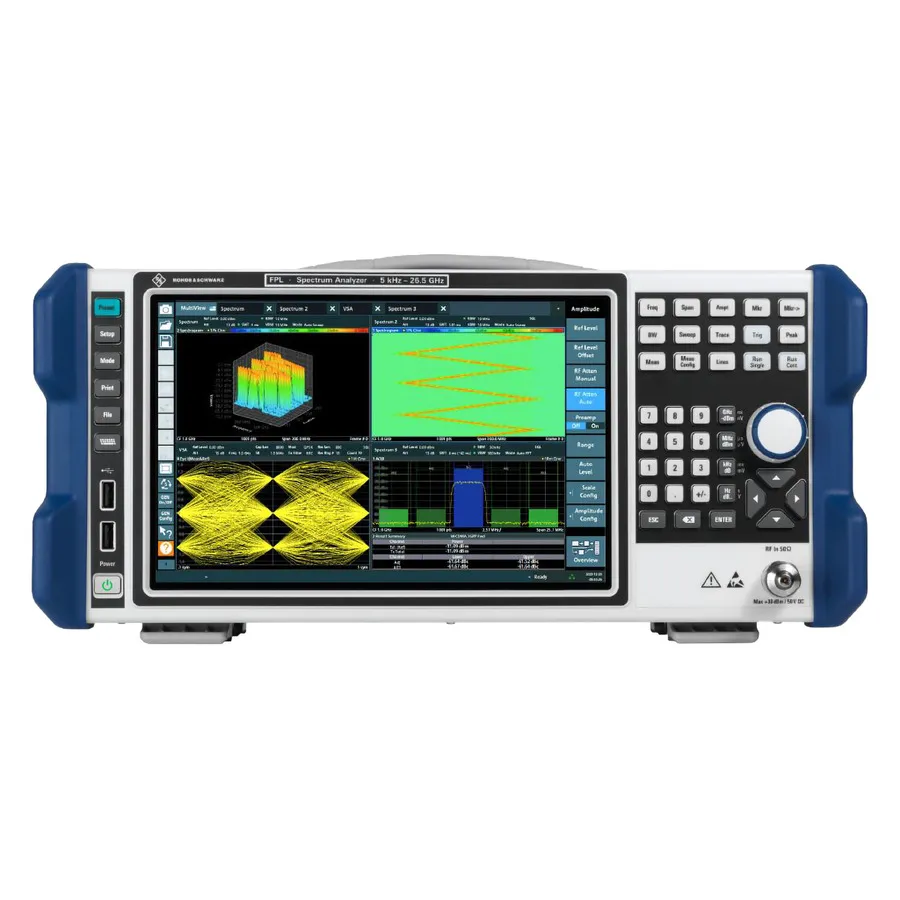

Rohde & Schwarz FPL1007 Benchtop Spectrum Analyzer
Rohde & Schwarz FPL1007 настільний аналізатор спектра
Rohde & Schwarz FPL1007 benchtop spectrum analyzer with 5 kHz–7.5 GHz coverage, –108 dBc phase noise, –163 dBm sensitivity, and portable 6 kg design.
Деталі продукту
| Модель | FPL1007 |
| Виробник | Rohde & Schwarz |
| Категорія | Spectrum Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz FPL1007 — це невід'ємний інструмент для RF лабораторій, який виконує багато вимірювальних функцій на одній платформі. Він виконує аналіз спектра, точні вимірювання потужності з зовнішніми датчиками потужності та аналіз аналогових і цифрових модульованих сигналів. FPL1007 поєднує сильні RF-характеристики з легким портативним дизайном і інтуїтивним сенсорним екраном 10,1 дюйма, що робить його ідеальним для лабораторних досліджень, польових вимірювань, виробничого тестування та автоматизованих систем тестування.
Основні характеристики
- Діапазон частот 5 кГц–7,5 ГГц
- Фазовий шум SSB: тип. –108 дБц (1 Гц) при зміщенні 10 кГц
- DANL з попередньо-підсилювачем: тип. –163 дБм від 10 МГц до 2 ГГц
- Смуга розділення 1 Гц–10 МГц
- Третій порядок точки перетину +20 дБм
- Легка конструкція: 6 кг з компактним розміром (глибина 23,5 см)
- Сенсорний екран 10,1 дюйма з роздільною здатністю 1280 x 800 пікселів
- Сенсорний екран підтримує жести розмахування та масштабування
- Опціональне розширення смуги аналізу до 40 МГц
- Опціональний RF попередньо-підсилювач з коефіцієнтом підсилення 20 дБ
- Опціональні кроки затухання 1 дБ для розширення динамічного діапазону
- Ручка для перенесення для портативності
Застосування
- Аналіз спектра для RF досліджень та розробки
- Вимірювання потужності з зовнішніми датчиками потужності
- Аналіз аналогових і цифрових модульованих сигналів
- Налагодження EMI та пошук перешкод
- Дослідження IoT та верифікація пристроїв
- Верифікація виробництва та виготовлення
- Аналіз сигналу та демодуляція
- Загальні RF вимірювання в лабораторіях
Комплектація
- Кабель живлення
- Посібник швидкого запуску
Характеристики
| Frequency Range | 4.0 - 8.0 GHz |
| Maximum Frequency | 7.5 GHz |
| Tracking Generator | No |
| Noise Floor | -160 dBm |
| Product Type | Benchtop |
| Preamplifier | No |
| Series | FPL Series |
| Alternate Product Number | 1304.0004.07 |
| Display Type | 10.1" Multi-Touch |
| Dynamic Range | 115 dB |
| Input Connector | Type N female, 4 ports USB type A plug version 2.0, BNC female, 10/100/1000BASE-T, DVI-D |
| Interface | LAN, USB |
| Minimum Frequency | 5 kHz |
| Resolution | 100 kHz to 10 MHz |
| Type | Spectrum Analyzer |
| Warranty | 1 Year |
