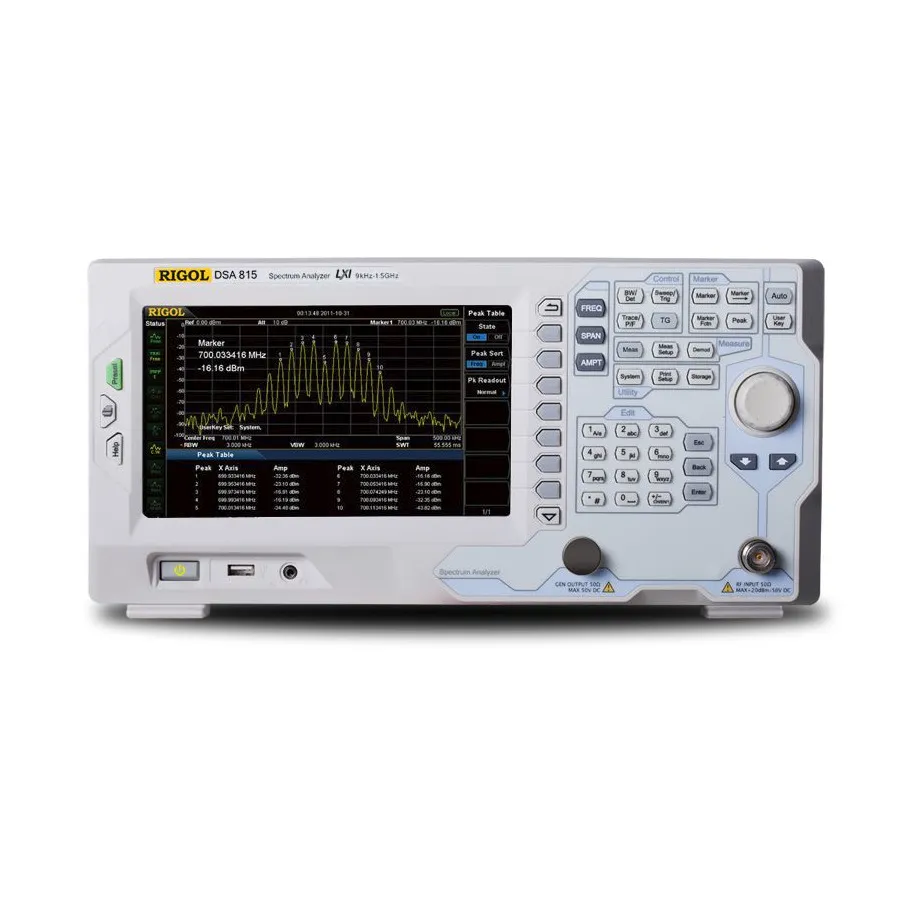

RIGOL DSA815 RF Spectrum Analyzer

Огляд

RIGOL DSA815 — спектральний аналізатор серії DSA800, що пропонує покриття частот від 9 кГц до 1.5 ГГц з виключною продуктивністю та економічністю. Він оснащений цифровою IF-технологією для точних та стабільних вимірювань та містить вбудований підсилювач для підвищеної чутливості. DSA815 розроблений для інженерів, які потребують комплексних можливостей аналізу та вимірювання RF для дослідження, розробки та польових застосувань.

Основні характеристики

• Цифрова IF-технологія для стабільних та точних вимірювань
• Діапазон частот: 9 кГц–1.5 ГГц
• Мінімальний дисплейний середній рівень шуму (DANL): -161 дБм (типово)
• Фазовий шум: <-98 дБc/Гц при зміщенні 10 кГц
• Невизначеність вимірювання рівня: <0,8 дБ
• Мінімальна смуга пропускання: 10 Гц
• 8-дюймовий WVGA (800x480) дисплей
• Комплексне підключення: LAN (LXI), USB Host & Device, GPIB (опція)
• Компактні розміри та легка вага
• Вбудований підсилювач для підвищеної чутливості

Додаткові функції

• Генератор стеження (до 1.5 ГГц)
• Передовані функції вимірювання
• Комплект EMI фільтра та квазі-піковим детектором
• Комплект вимірювання VSWR
• ПЗ для ПК для дистанційного управління та аналізу даних
• Комплект RF TX/RX навчання

Застосування

• Вимірювання та аналіз RF сигналів
• Тестування та усунення неполадок EMI/RFI
• Характеризація компонентів та пристроїв
• Польові вимірювання та портативне тестування
• Освітні та навчальні програми
