RIGOL DSA705 RF-спектральний аналізатор

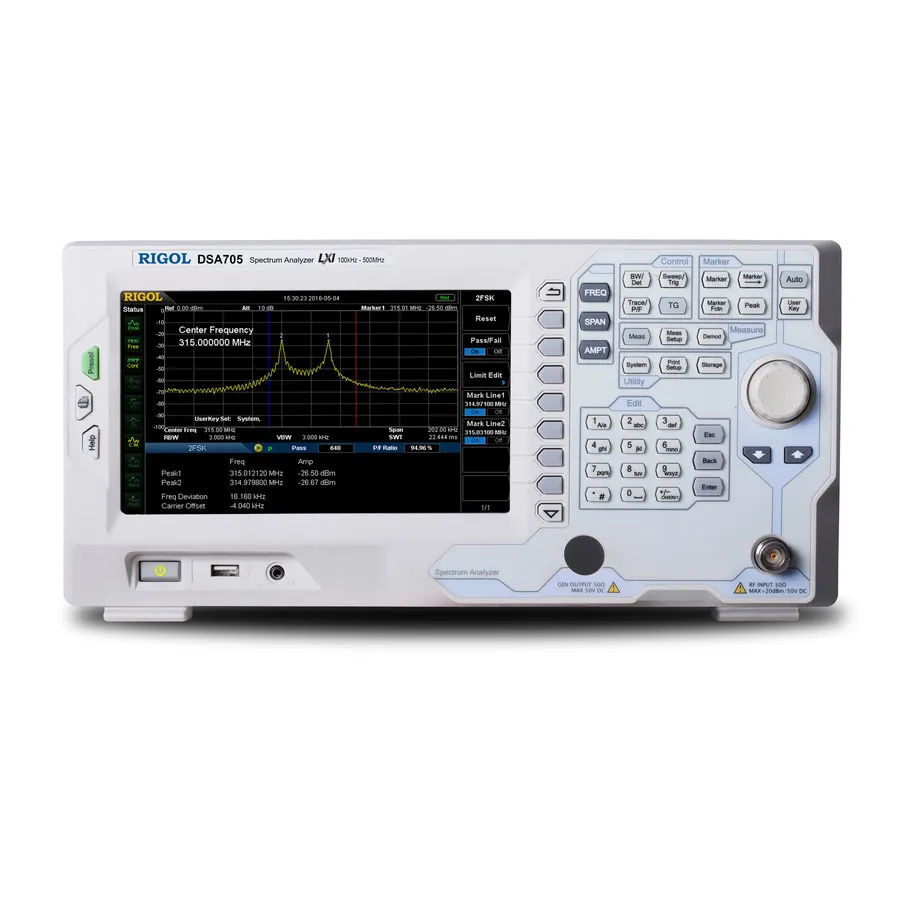

RIGOL DSA705 RF Spectrum Analyzer
Запитати ціну
RIGOL DSA705 is a compact RF spectrum analyzer covering 100 kHz to 500 MHz with built-in preamplifier and 8-inch display for EMI pre-compliance testing.
Деталі продукту
| Модель | DSA705 |
| Виробник | RIGOL |
| Категорія | Аналізатори спектра |
| Наявність | На замовлення |
Опис
Огляд
RIGOL DSA705 — компактний RF спектральний аналізатор, розроблений для EMI-тестування та аналізу сигналів. Він охоплює частоти від 100 кГц до 500 МГц та має вбудований підсилювач для підвищеної чутливості. Аналізатор поєднує стабільність цифрового аналізу зі швидким захопленням сигналів аналогових приладів, що робить його економічним рішенням для інженерів, яким потрібно швидко виявити та локалізувати проблеми для дотримання EMC.
Основні характеристики
- Діапазон частот: 100 кГц–500 МГц
- Дисплейний середній рівень шуму (DANL) <-155 дБм/Гц (типово з підсилювачем вкл.)
- Мінімальна смуга пропускання (RBW) 100 Гц
- Фазовий шум <-80 дБc/Гц при зміщенні 10 кГц
- Невизначеність вимірювання рівня <1,5 дБ
- 8-дюймовий (800 x 480) дисплей високої роздільної здатності
- Лінійна та логарифмічна вісь частот
- Підключення: LAN (LXI), USB Host & Device, PictBridge
- Компактні розміри та легка вага
Застосування
- EMI-тестування на етапі розробки продукту
- Вимірювання та аналіз сигналів 2FSK модуляції
- Аналіз сигналів пультів та автомобільних пристроїв
- Швидка локалізація проблем та характеризація продукту
Характеристики
| Frequency Range | 0.5 - 4.0 GHz |
| Maximum Frequency | 500 MHz |
| Noise Floor | -130 dB |
| Product Type | Benchtop |
| Preamplifier | Yes |
| Series | DSA700 Series |
| Display Type | 8" LCD |
| Input Connector | N female, BNC female, USB A/B Plug version 2.0, 10/100Base, RJ-45, IEEE488.2 |
| Interface | LAN / Ethernet, USB Host, USB |
| Minimum Frequency | 100 kHz |
| Resolution | 100 Hz to 1 MHz |
| Warranty | 3 Years |
