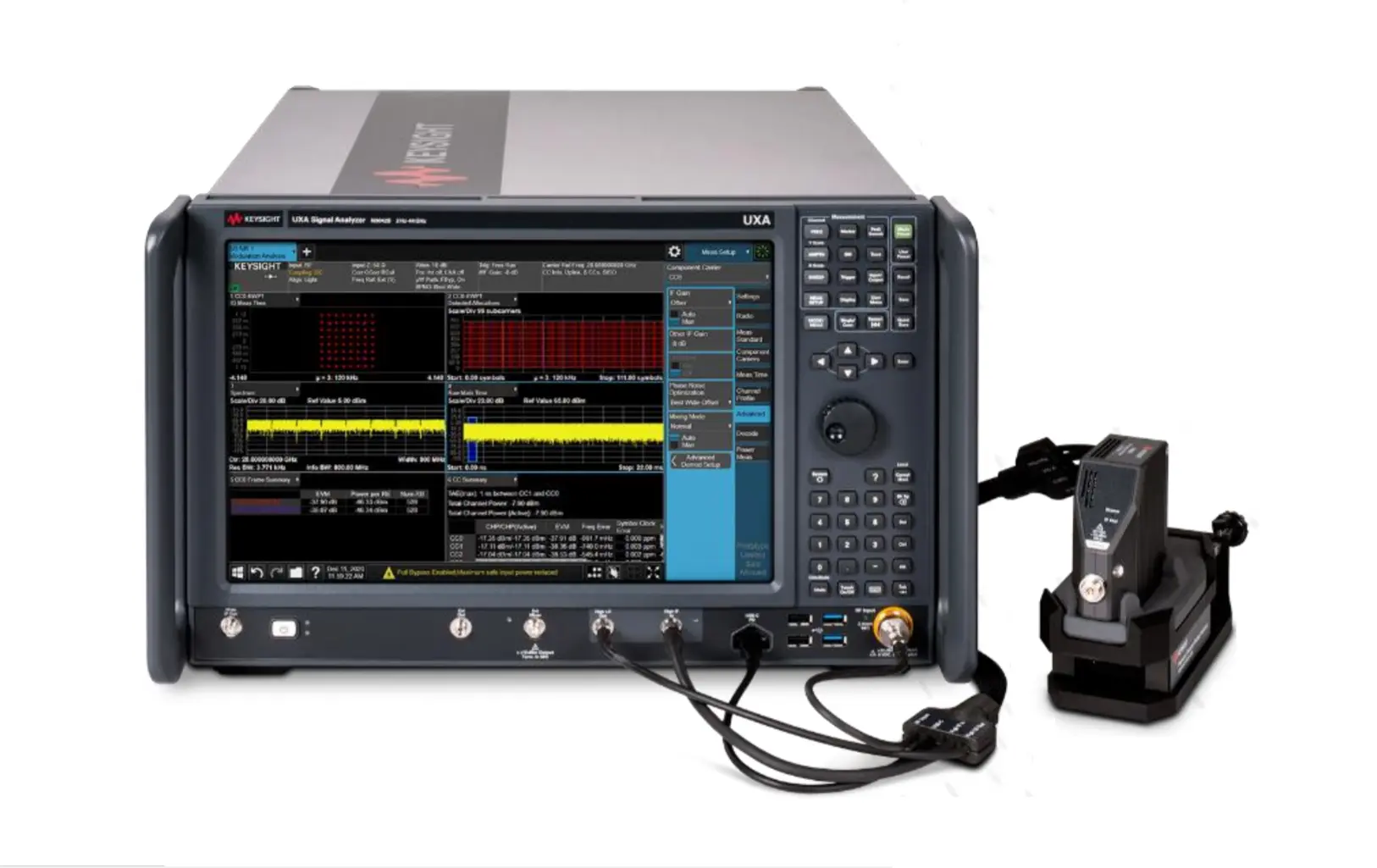

Keysight V3050A Frequency Extender

Огляд

Keysight V3050A — це розширювач частоти, який розширює можливості вимірювання аналізатора сигналів N9042B UXA від 50 GHz до 110 GHz. З низькошумовою конструкцією дистанційної головки з технологією фільтра-селектора та архітектурою фундаментального мікшування, V3050A забезпечує видатну чутливість і високий динамічний діапазон для передових вимірювань RF та мікрохвильових сигналів у mmWave та супутникових смугах.

Основні характеристики

• Опції розширення частоти: 50–67 GHz (F06), 50–90 GHz (F09) або 50–110 GHz (F11)
• Низькошумовий дизайн для видатної чутливості
• 5-полосний електронно керований фільтр-селектор для усунення відгуків образу
• Архітектура фундаментального мікшування для високого динамічного діапазону
• Пригнічення образу: >60 dB (50–88 GHz), >30 dB (88–110 GHz)
• Паразитні відгуки: <-80 dBm типово для входових сигналів -20 dBm у всьому діапазоні 50–110 GHz
• Форм-фактор дистанційної головки для безперебійної інтеграції з N9042B

Застосування

• Тестування пристроїв 5G та міліметрових хвиль
• Характеризація супутникових та космічних комунікаційних систем
• Аналіз сигналів радару та електронної війни
• Оцінка та характеризація високочастотних компонентів

Комплектація

• Адаптери 1.0 мм (включені з опціями F09 та F11)
• Адаптер 1.0 мм до 1.85 мм (включений з опцією F06)
• Фіксуюче кільце адаптера
• Адаптер 2.4 мм для pass-through підключення
• Динамометричний ключ 14 мм
• Пакет кабелів інтерфейсу (4 кабелі, близько 1 метра)
• Зважена базова панель для стабілізації
