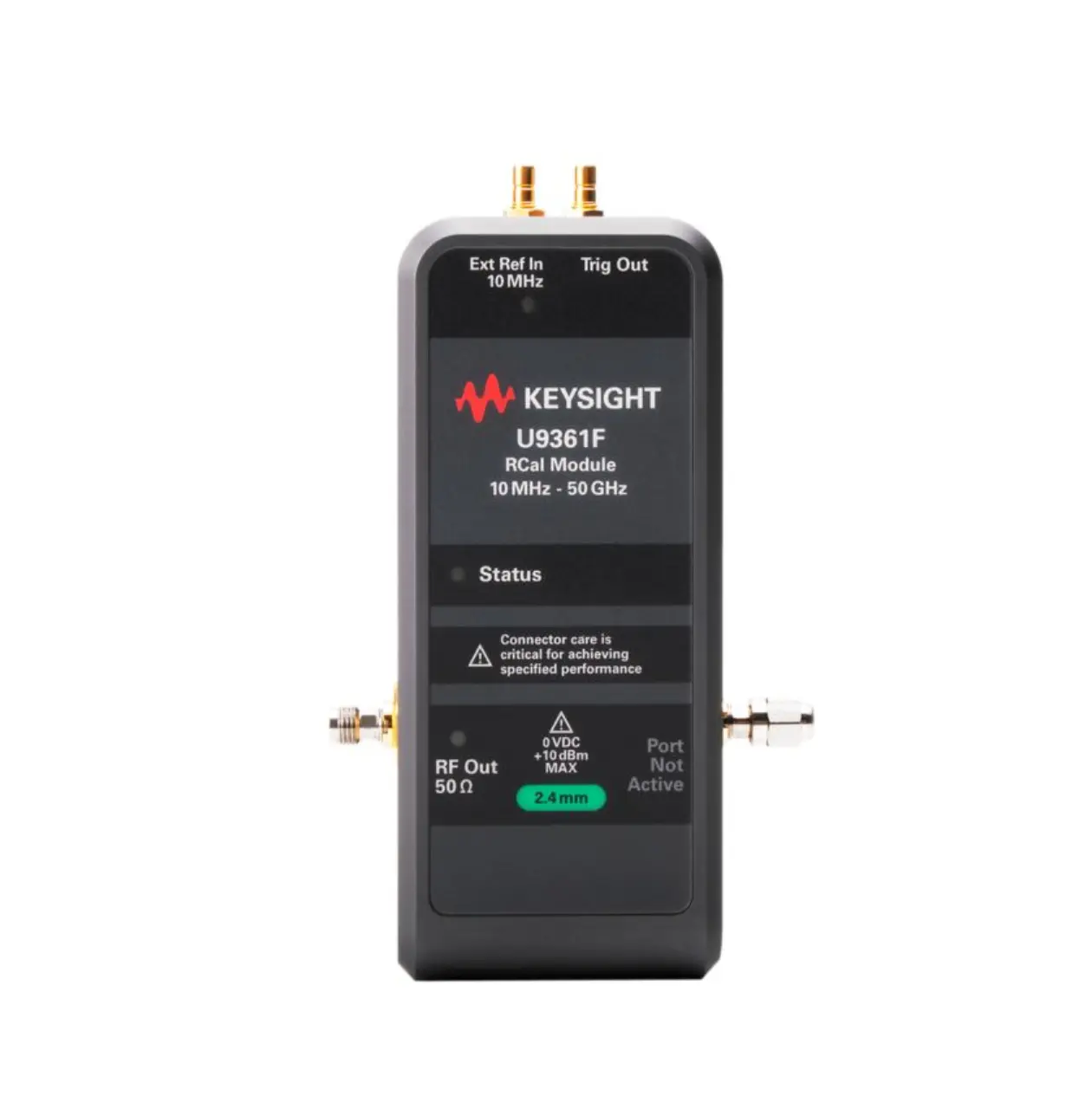

Keysight U9361F RCal Receiver Calibrator

Огляд

Keysight U9361F — це модуль приймачівського калібратора RCal, який надає спеціалізовані стандарти калібрації для виявлення та корекції систематичних помилок у RF та мікрохвильових системах тестування. Переміщуючи контрольну площину на вихід пристрою під тестуванням, U9361F передає абсолютну точність потужності та забезпечує коригування рівномірності IF з комплексним коригуванням величини та фази до смуг пропускання IF 5 ГГц на частотах до 50 ГГц.

Основні характеристики

• Роз'єм Female 2.4mm для сумісності зі стандартним RF обладнанням
• Діапазон частот від 10 МГц до 50 ГГц для широкого спектру RF та мікрохвильових застосувань
• Компактна, кишенькова конструкція з USB-живленням для легкої портативності та налаштування
• Коригування як величини, так і фази з BPSK модуляцією гребінця
• Надстійке та повторюване з точними даними заводської калібрації
• Підвищує точність системи приймача на порядок

Застосування

• Характеризація сигнального аналізатора та приймача
• Вимірювання виходу передавача на виході пристрою під тестуванням
• Коригування втрат шляху системи та частотної характеристики
• Лабораторна калібрація та перевірка
