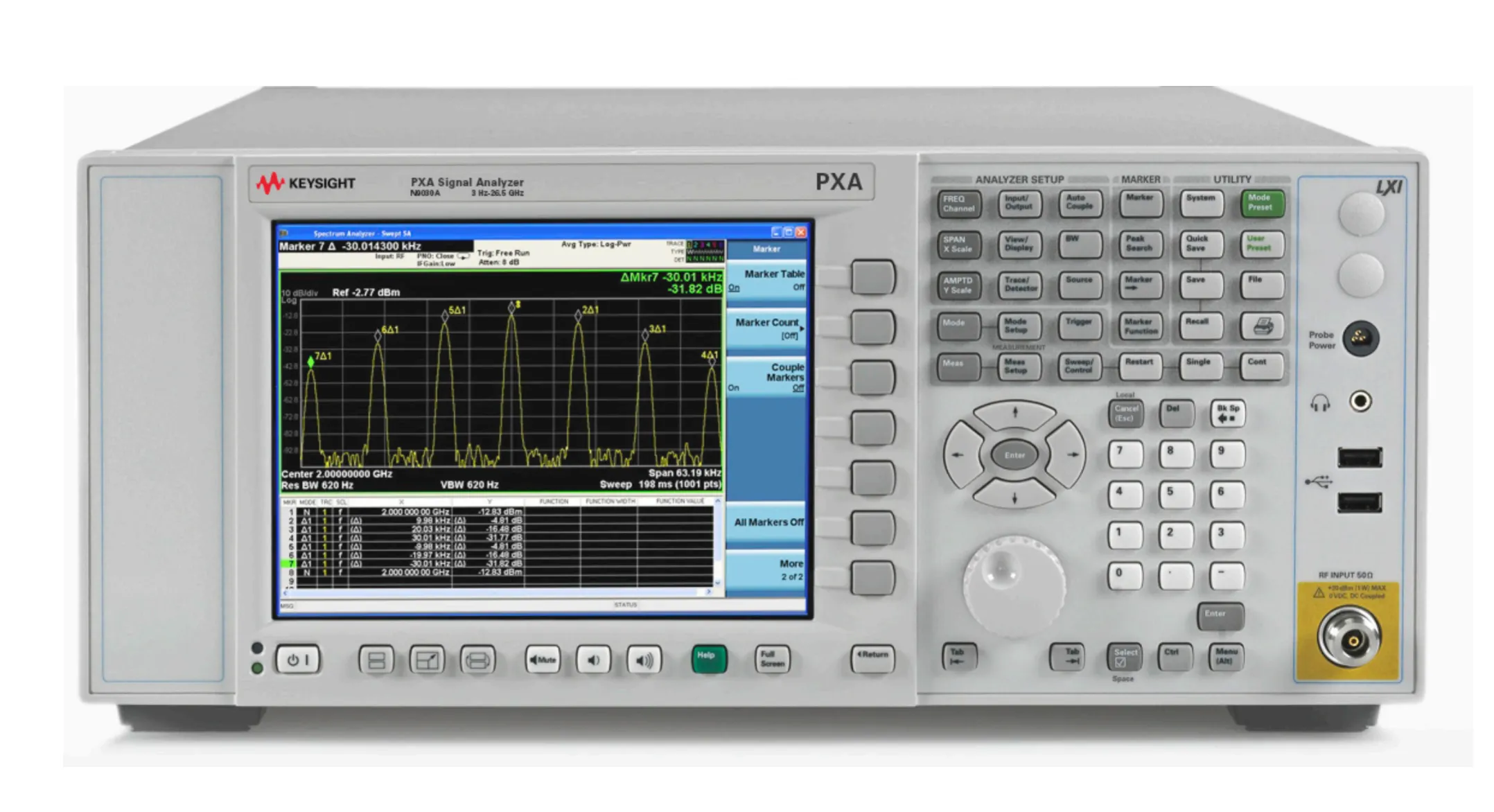

Keysight N9030A PXA Signal Analyzer

Огляд

Keysight N9030A PXA — це високопродуктивний аналізатор сигналів, призначений для передових програм НДДКР та виробничих тестів в аерокосмічній, оборонній та комерційній комунікації. З частотним діапазоном до 50 ГГц та винятковими характеристиками, PXA забезпечує комплексну характеризацію сигналів. Завдяки зовнішньому змішуванню з гармонійними змішувачами частотна здатність розширюється до 110 ГГц з змішувачами Keysight та більше з рішеннями третіх сторін.

Основні характеристики

• Частотний діапазон: 3 Гц до 50 ГГц (базова модель); розширюваний до 110 ГГц та понад 50 ГГц з зовнішніми змішувачами
• Пропускна здатність аналізу: до 160 МГц
• Фазовий шум: -129 dBc/Hz при зміщенні 10 кГц (1 ГГц, кімнатна температура)
• DANL: -171 дБм при 1 ГГц
• Динамічний діапазон вільний від паразитних сигналів: 75 дБ при пропускній здатності 140 МГц
• Абсолютна точність амплітуди: ±0,19 дБ
• Аналіз спектра в реальному часі з мінімальною тривалістю POI 3,57 мкс
• Розширювана архітектура з семома слотами розширення та знімаємою материнською платою CPU
• Операційна система Windows для запуску програмних додатків усередині аналізатора
• LXI клас C, сумісність з SCPI та IVI-COM

Застосування

• Аналіз та характеризація сигналів в аерокосмічній та оборонній промисловості
• Тестування LTE/LTE-Advanced та стільникових стандартів (GSM/EDGE, W-CDMA/HSPA)
• Аналіз 5G NR та передової модуляції
• Вимірювання фазового шуму та коефіцієнта шуму
• Перевірка та відповідність EMC/EMI
• Захоплення та аналіз імпульсних та перехідних сигналів
• Векторний аналіз сигналів з програмним забезпеченням 89600 VSA
• Гнучкий аналіз цифрової модуляції та інтеграція MATLAB
