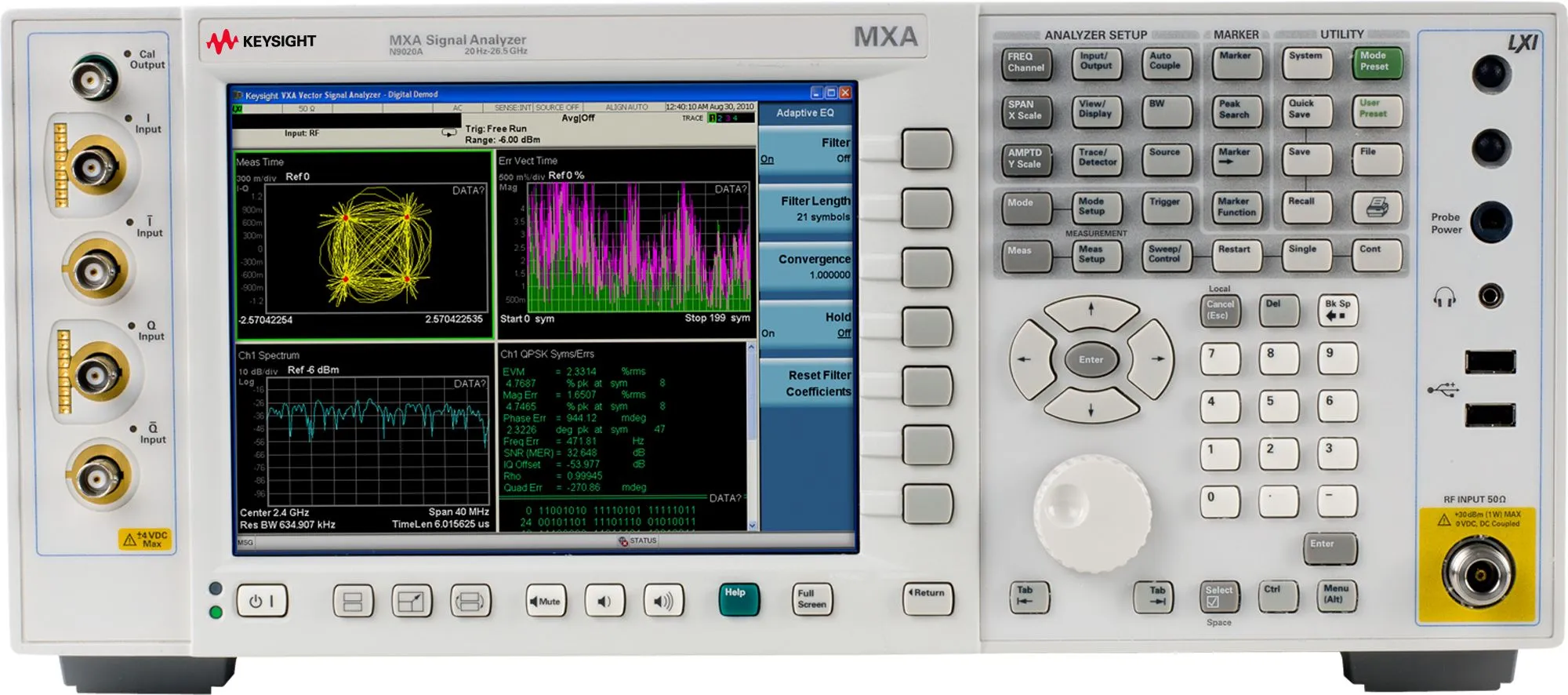

Keysight N9020A MXA Signal Analyzer

Огляд

Keysight N9020A MXA — це сигнальний аналізатор, розроблений для розробки та виробництва бездротових пристроїв, що забезпечує швидкі локальні вимірювання та швидку розгортку для скорочення часу тестування. За допомогою ведучого в галузі низького рівня шуму фази та опціональних вимірювань спектру реального часу, він дозволяє комплексне характеризацію та усунення неполадок сигналу для стільникових, бездротових та широкосмугових додатків.

Основні характеристики

• Діапазон частот: 10 Гц - 26.5 ГГц з опціональними мішерами до 1.1 ТГц
• Рівень шуму (DANL): -166 дБм на 1 ГГц з передсилювачем
• Спотворення третього порядку (TOI): +20 дБм на 1 ГГц
• Шум фази: -114 дБс/Гц на 10 кГц (носій 1 ГГц)
• Точність амплітуди: ±0.23 дБ (до 3.6 ГГц)
• Смуга аналізу: 25 МГц стандартна, до 160 МГц опціонально
• Спектр реального часу з пропускною здатністю до 160 МГц
• Швидка розгортка для ефективного вимірювання паразитних гармонік
• Динамічний діапазон W-CDMA ACLR: 78 дБс з коригуванням шуму
• 100% імовірність перехоплення сигналів тривалістю 3.57 мкс

Застосування

• Тестування стандартів LTE, W-CDMA та стільникового зв'язку
• Вимірювання бездротового зв'язку WLAN 802.11 та Bluetooth
• Аналіз сигналів цифрового відео та мовлення
• Виробниче тестування та контроль якості
• Польове усунення неполадок та характеризація сигналу
