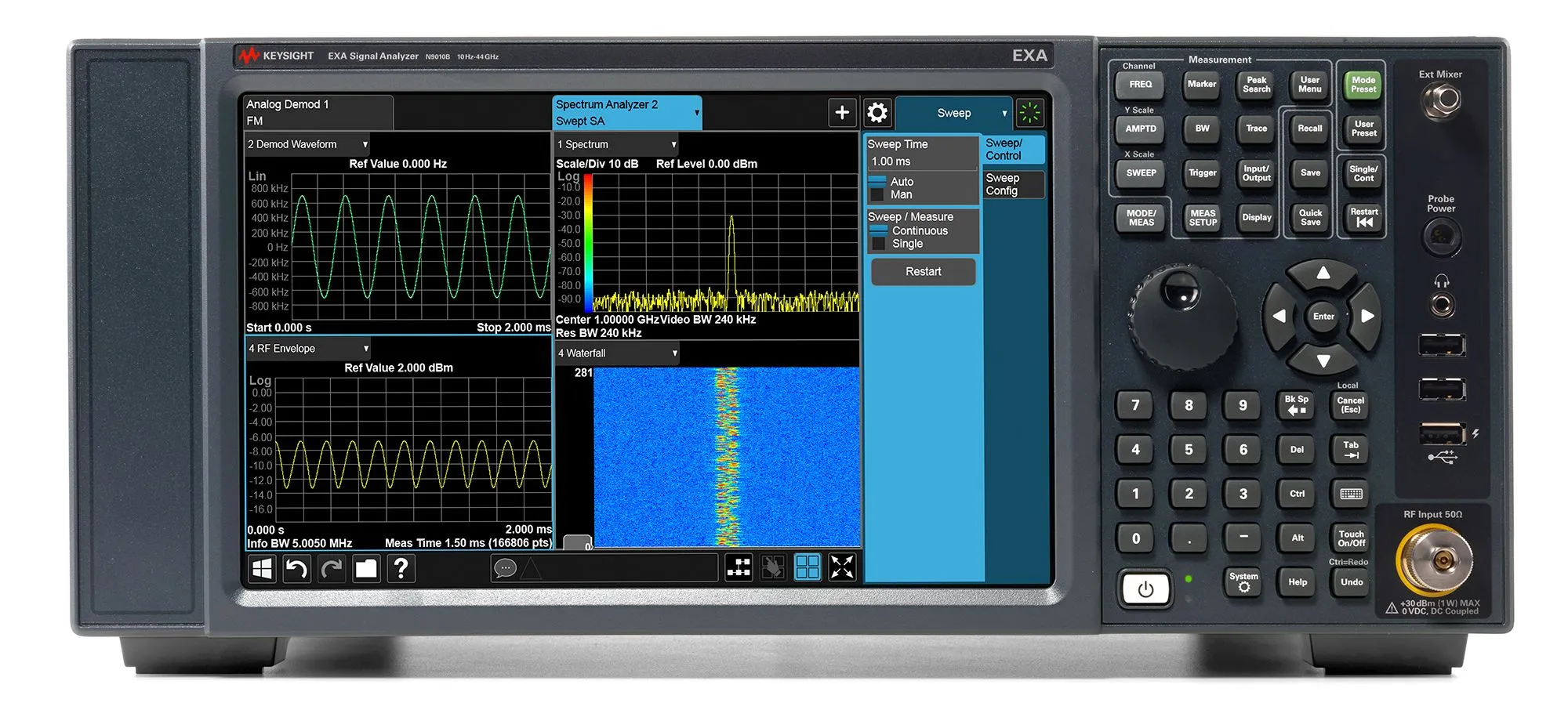

Keysight N9010B Signal Analyzer

Огляд

Keysight N9010B — аналізатор сигналів EXA X-Series, призначений для вимірювань частот РЧ, мікрохвильових та мілімітрових хвиль. Він поєднує гнучке покриття частот до 44 ГГц з виняткової якості вимірювання, включаючи найкращий рівень точності, параметри Displayed Average Noise Level (DANL) та Third-Order Intermodulation Distortion (TOI).

Додаткові програми вимірювання забезпечують попередньо налаштовані тестові процедури для GSM/EDGE, 802.16e Mobile WiMAX, W-CDMA, HSDPA/HSUPA та вимірювань фазового шуму. Програмне забезпечення 89600 VSA забезпечує розширене демодулювання сигналу та аналіз понад 50 форматів демодуляції, включаючи 2G, 3G, WiMAX, WLAN та Private Mobile Radio.

Основні характеристики

• Покриття частот від 3,6 до 44 ГГц з опціями зовнішнього змішувача доступні до 1,1 ТГц
• Максимальна пропускна здатність внутрішнього аналізу 40 МГц
• Displayed Average Noise Level (DANL) -172 дБм при 1 ГГц
• Фазовий шум -109 дБc/Гц при 1 ГГц (зміщення 10 кГц)
• Режим списку розгортання для швидких вимірювань потужності на дискретних частотах
• Програми вимірювання X-Series для спрощеного тестування різних технологій

Застосування

• Тестування мобільних мереж (GSM/EDGE, LTE/LTE-Advanced, W-CDMA, HSPA, NB-IoT)
• Аналіз демодуляції програмного забезпечення 89600 VSA з 50+ форматів
• Аналітика аналогової демодуляції та векторної модуляції
• Вимірювання коефіцієнта шуму та фазового шуму
• Аналіз EMI та імпульсних сигналів
• Інтеграція MATLAB для користувацького аналізу
