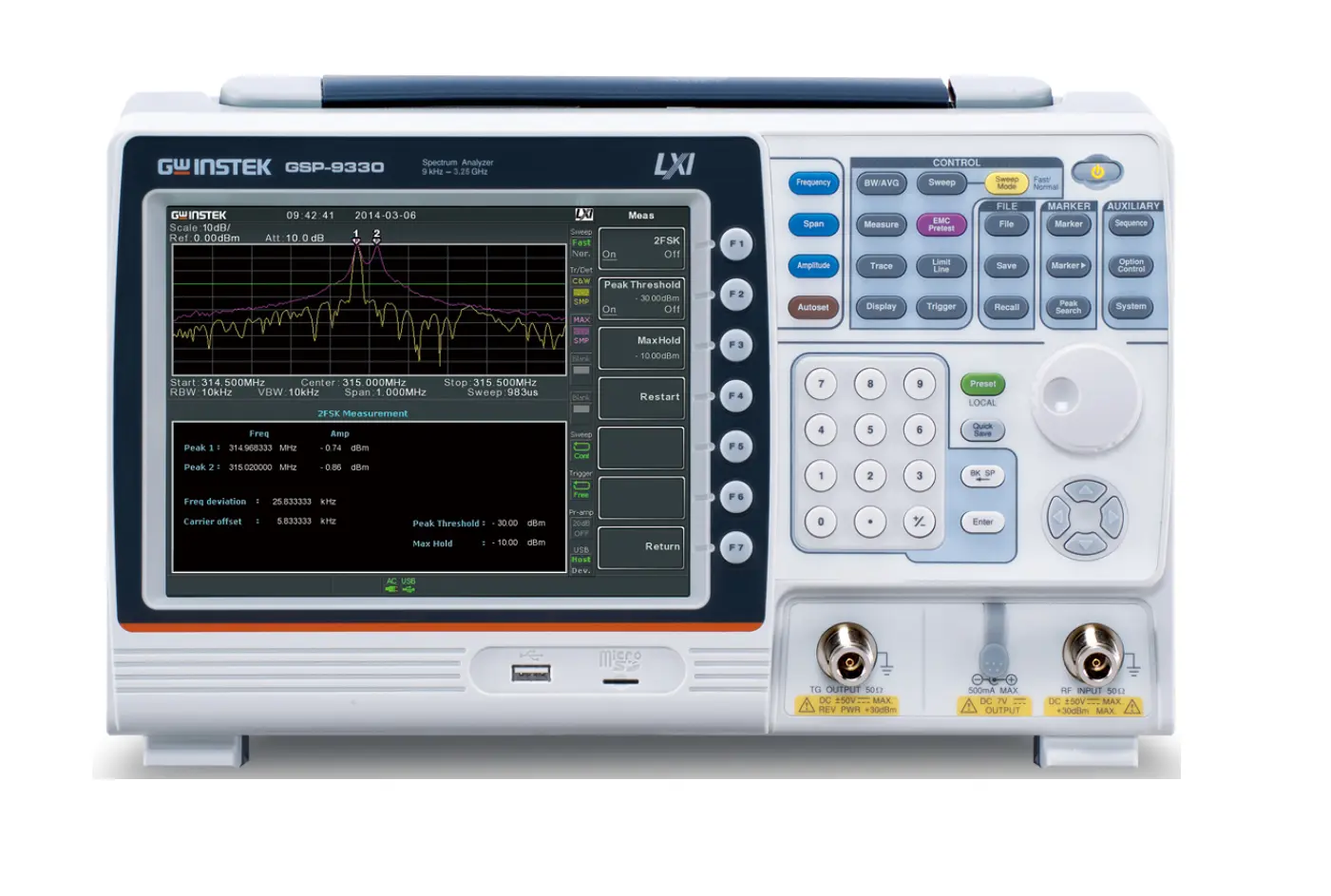

GW Instek GSP-9330 Spectrum Analyzer

Огляд

GW Instek GSP-9330 — аналізатор спектру з діапазоном 9кГц–3,25ГГц, розроблений для розширених RF вимірювань та тестування EMC. Він забезпечує найбільш швидку швидкість розгортання у своєму класі — 204 мікросекунди, що дозволяє легко захоплювати та аналізувати модульовані сигнали, включаючи TPMS, стрибаючі частоти та сигнали ISM діапазону. З вбудованою функцією передтестування EMC та комплексними можливостями аналізу модуляції GSP-9330 прискорює розроблення та верифікацію продукту.

Основні характеристики

• Діапазон частот: 9кГц – 3,25ГГц
• Найбільша швидкість розгортання: 204 мікросекунди
• Стабільність частоти: 0,025ppm; Темп старіння: 1ppm/рік
• Роздільна здатність за смугою (RBW): 1Гц – 1МГц з EMI фільтрами на 200Гц, 9кГц, 120кГц, 1МГц
• Чутливість: -149дБм/Гц (з увімкненим передпідсилювачем)
• Вбудований передпідсилювач, 50дБ атенюатор та функція послідовності
• Функція передтестування EMC з режимами виявлення Quasi-Peak та Average EMI
• Аналіз модуляції: демодуляція та аналіз 2FSK, AM/FM, ASK/FSK
• Розширені вимірювання: точка P1dB, гармоніка, потужність каналу, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, смуга N-дБ, маркер шуму, лічильник частоти, потужність у часовій області, управління стробом
• Режими дисплея: спектрограма, топографічний та розбитий вікно
• Інтерфейси дистанційного керування: LAN, USB, RS-232
• Опція: генератор стежень, інтерфейс GPIB

Застосування

• Передтестування та сертифікаційне тестування EMC/EMI
• Захоплення та аналіз модульованих сигналів (TPMS, стрибання Bluetooth, ISM діапазон)
• Вимірювання перехідних сигналів
• Аналіз RF та мікрохвильових сигналів
• Розроблення та верифікація продукту

Комплектація

• Силовий кабель
• Сертифікат калібрування
• CD-ROM із швидким керівництвом, посібником користувача, посібником програмування, програмним забезпеченням SpectrumShot, посібником SpectrumShot та драйвером IVI
