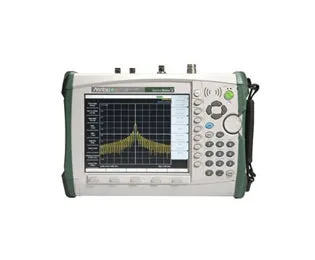

Anritsu MS2724B Handheld Spectrum Analyzer

Огляд

Anritsu MS2724B — аналізатор спектра нового покоління для висока точного аналізу сигналів бездротових мереж LAN та стільникових сигналів до 20 ГГц. З масою менше 8 фунтів, MS2724B ідеальний для вимірювання до п'ятої гармоніки базових станцій мобільних телефонів 3G і поєднує портативність з найкращим у класі вимірювальним потенціалом для роботи як на лабораторному столі, так і у польових умовах.

Прилад включає кілька розумних вимірювань, таких як потужність каналу, коефіцієнт міжканальних перешкод, коефіцієнт сигнал-завада та напруженість поля. Він має вбудований AM/FM/SSB демодулятор для демодуляції сигналу з опціями аудіо виходу та підтримує дистанційне програмування через Ethernet з SCPI протоколом.

Основні характеристики

• Частотне покриття до 20 ГГц
• Типова DANL -159 дБм при 1 ГГц в 1 Hz RBW (найкраще у класі)
• Низький фазовий шум -104 дБc/Hz @ 10 kHz offset при 1 ГГц
• Вбудований AM/FM/SSB демодулятор з опціями аудіо виходу
• Розумні вимірювання: потужність каналу, ACPR, C/I ratio, напруженість поля
• Найшвидші швидкості розгортання в класі з кількома режимами трас
• Понад 1000 тестових налаштувань та гнучке зберігання через Compact Flash та USB
• Ethernet 10/100 Base-T дистанційне керування та SCPI програмування
• Детектор квазі-піку та CISPR смуги пропускання для регуляторного тестування
• Багатомовний інтерфейс з підтримкою 8 мов

Застосування

• Тестування та аналіз сигналів бездротових мереж LAN та стільникових мереж
• Вимірювання та верифікація гармонік базових станцій 3G
• Вимірювання та характеризація сигналів ultra-wideband
• Аналіз систем безпровідного моніторингу медичних пацієнтів
• Польові та лабораторні вимірювання RF сигналів та тестування відповідності
